Sistema Elétrico de Potência: o que é e quais são as etapas?

Entenda o que é o Sistema Elétrico de Potência e saiba como fazer a manutenção do SEP conforme as diretrizes da NR-10.

O Sistema Elétrico de Potência, ou SEP, é uma rede que abrange todas as etapas da distribuição de energia elétrica ao consumidor, da sua geração até a transmissão.

A seguir, entenda como o SEP funciona, quais são suas etapas, como deve ser feita a manutenção e conheça um modelo de checklist digital para auxiliar no controle dos reparos.

Veja também: Modelo digital de Checklist NR-10 para inspeção e manutenção em instalações elétricas

O que é o Sistema Elétrico de Potência?

O Sistema Elétrico de Potência (SEP) é uma infraestrutura complexa que engloba todo o conjunto de componentes necessários para a geração, distribuição e utilização de energia elétrica em larga escala. Ele forma a base para a entrega de eletricidade a consumidores finais, como residências, indústrias e estabelecimentos comerciais.

O SEP opera para garantir que a oferta e a demanda de eletricidade sejam constantemente ajustadas em tempo real. Além disso, medidas de controle, como regulação de tensão, frequência e proteção contra sobrecargas, são implementadas para garantir a estabilidade e a confiabilidade do sistema elétrico como um todo.

Checklist NR 10 de instalações elétricas para usar em aplicativo

Quais são as principais características de um Sistema Elétrico de Potência?

O Sistema Elétrico de Potência possui diversas características que são fundamentais para seu funcionamento, vamos conhecer algumas delas:

Geração distribuída

Um sistema elétrico de potência pode incluir uma variedade de fontes de geração de energia, como usinas termelétricas, hidrelétricas, usinas nucleares, parques eólicos e sistemas solares. A diversidade de fontes contribui para a segurança e a flexibilidade do sistema.

Transmissão de alta tensão

A transmissão de eletricidade em alta tensão reduz as perdas de energia durante o transporte em longas distâncias. Linhas de transmissão de alta voltagem conectam as instalações de geração às subestações e, posteriormente, às redes de distribuição.

Subestações e transformadores

As subestações são pontos-chave onde ocorrem transformações de tensão, controle e monitoramento. Transformadores são usados para aumentar ou diminuir a tensão, permitindo a transmissão eficiente e a distribuição de eletricidade.

Leia também: Manutenção de subestação de energia: o que é + checklist

Redes de distribuição

Após a transmissão, a eletricidade é distribuída por redes de distribuição em média e baixa tensão para atender consumidores finais, como residências, indústrias e comércios.

Controle de tensão e frequência

Sistemas de controle monitoram e ajustam constantemente a tensão e a frequência para manter a estabilidade operacional do sistema. Dispositivos automáticos e sistemas de controle ajudam a manter os parâmetros dentro de limites aceitáveis.

Proteção e segurança

Os dispositivos de proteção são implementados para isolar falhas, prevenir sobrecargas e garantir a segurança operacional do sistema, incluindo dispositivos como disjuntores, relés de proteção e sistemas de aterramento.

Integração de energias renováveis

Com a adoção de fontes renováveis, como energia solar e eólica, o Sistema Elétrico de Potência deve ser capaz de integrar essas fontes. Sistemas de armazenamento de energia, como baterias, também podem ser integrados para suavizar variações na geração.

Monitoramento e controle remoto

Sistemas avançados de monitoramento e controle permitem a operação remota e em tempo real do sistema elétrico, o que ajuda na detecção rápida de falhas e na implementação de ações corretivas.

Planejamento e expansão

Um Sistema Elétrico de Potência requer planejamento cuidadoso para atender à demanda de energia. Isso envolve a expansão da infraestrutura, considerando novas fontes de geração, reforços na transmissão e atualizações nas redes de distribuição.

Resiliência e confiabilidade

A resiliência do sistema elétrico é essencial para lidar com eventos imprevistos, como falhas ou desastres naturais. Já a confiabilidade é crucial para garantir que o fornecimento de energia seja contínuo e seguro, atendendo às necessidades da população.

Como funciona o Sistema Elétrico de Potência?

O Sistema Elétrico de Potência (SEP) desempenha diversas funções no fornecimento de eletricidade, desde a geração até a distribuição ao consumidor. No Brasil, o SEB está interligado em todos os estados e é regulado e fiscalizado por diferentes instituições, vamos entender melhor:

Órgãos organizadores

Os órgãos organizadores são agências do governo responsáveis pela fiscalização do Sistema Elétrico de Potência. Entre eles, estão:

  • CNPE (Conselho Nacional de Política Energética);
  • CMSE (Comitê de Monitoramento do Setor Elétrico);
  • MME (Ministério de Minas e Energia);
  • EPE (Empresa de Pesquisa Energética);
  • ONS (Operador Nacional do Sistema Elétrico);
  • ANEEL (Agência Nacional de Energia Elétrica);
  • CCEE (Câmara de Comercialização de Energia Elétrica).

Concessionárias de energia

Já as concessionárias podem ser empresas públicas ou privadas que fazem a distribuição da energia elétrica para os consumidores, tais como:

  • Cemig;
  • Copel;
  • Eletrobras;
  • Enel;
  • Energisa;
  • Equatorial;
  • Light.

Qual a constituição do Sistema Elétrico de Potência?

O Sistema Elétrico de Potência é composto por diversas partes, cada uma desempenhando um papel específico no processo de geração, transmissão, distribuição e utilização de energia elétrica. Os principais componentes do SEP incluem:

Subsistema de produção

  • Usinas termelétricas: utilizam a queima de combustíveis fósseis (carvão, gás natural, óleo) para gerar eletricidade;
  • Usinas hidrelétricas: convertem a energia potencial da água em eletricidade por meio de turbinas;
  • Usinas nucleares: produzem eletricidade através de reações nucleares;
  • Parques eólicos: geram eletricidade a partir da energia cinética do vento, usando aerogeradores.
  • Sistemas solares: convertem a luz solar em eletricidade por meio de células fotovoltaicas.

Subsistema de transporte

  • Linhas de transmissão: transportam eletricidade em alta tensão por longas distâncias, minimizando perdas;
  • Subestações de transmissão: realizam operações de transformação de tensão, controle e monitoramento;

Subsistema de distribuição

  • Transformadores: alteram os níveis de tensão para a transmissão eficiente e a distribuição;
  • Redes de distribuição: transportam eletricidade em média e baixa tensão para áreas urbanas e rurais.
  • Subestações de distribuição: realizam transformações adicionais e monitoramento.
Checklist NR 10 de instalações elétricas para usar em aplicativo

Quais são as etapas do Sistema Elétrico de Potência?

O Sistema Elétrico de Potência é composto por quatro etapas principais, olha só:

Geração

A geração da energia é feita por estações de geração, que podem ser usinas termelétricas, hidrelétricas, usinas nucleares, parques eólicos, solares, entre outras, que convertem diferentes formas de energia em eletricidade.

Transmissão

Após a geração, a eletricidade é transportada por meio de linhas de transmissão de alta voltagem e grandes distâncias para minimizar as perdas de energia.

No caminho da transmissão, há subestações que realizam operações de transformação de tensão, controle e monitoramento para garantir a estabilidade do sistema.

Distribuição

Quando a eletricidade atinge áreas urbanas e rurais, ela é distribuída por meio de redes de distribuição de média e baixa tensão para fornecer energia aos consumidores finais, como residências e estabelecimentos comerciais e industriais, entre outros.

Utilização

Os consumidores finais são residências, empresas e indústrias que utilizam a eletricidade para diversas finalidades, como iluminação, refrigeração, aquecimento, máquinas industriais, entre outras.

Como é feita a manutenção de sistemas elétricos de potência?

A manutenção de sistemas elétricos de potência é uma atividade muito importante para garantir a operação do sistema ao longo do tempo. Ela envolve uma variedade de procedimentos que buscam prevenir falhas, identificando e corrigindo problemas antes que se tornem críticos.

Separamos algumas estratégias de manutenção que podem ser aplicadas ao Sistema Elétrico de Potência, olha só:

Treinamento e qualificação

Forneça treinamento contínuo para a equipe de operação e manutenção em relação às melhores práticas, procedimentos de segurança e uso de novas tecnologias na manutenção do SEP.

Inspeção visual

A inspeção visual em equipamentos, linhas de transmissão e subestações busca identificar sinais de desgaste, corrosão ou danos visíveis.

Para auxiliar na busca por falhas, uma opção é o Checklist de Inspeção Visual do Produttivo. Olha só:

Experimente o modelo digital de Checklist de Inspeção Visual

Limpeza e lubrificação

A limpeza regular de equipamentos para remover sujeira, poeira e outros contaminantes é uma das atividades que deve entrar no plano de manutenção.

A lubrificação de componentes móveis também deve estar no seu cronograma, de modo a garantir o funcionamento suave e reduzir o desgaste das peças.

Monitoramento

O uso de sistemas de monitoramento contínuo para acompanhar parâmetros como temperatura, vibração, corrente e tensão faz parte da manutenção preditiva, que utiliza alguns padrões de funcionamento como base para prever possíveis falhas.

O Produttivo conta com um Checklist de Manutenção Preditiva que pode ajudar no monitoramento do SEP, olha só:

Experimente o modelo digital de Checklist de Manutenção Preditiva

Testes e diagnósticos

Já a realização de testes elétricos, como testes de resistência de isolamento, de resistência de contato e de funcionamento em equipamentos assegura que os ativos estejam operando dentro do esperado. Caso haja alguma não conformidade no desempenho, é preciso fazer a manutenção corretiva para resolver os problemas encontrados pelo teste.

Além disso, a utilização de tecnologias de diagnóstico avançadas, como análise de vibração, ultrassom e termografia infravermelha, também ajudam a identificar possíveis problemas.

Calibração de equipamentos de medição

Faça a calibração periódica de instrumentos de medição e de medidores de energia para garantir a precisão das leituras e na contabilização do consumo.

Manutenção preventiva

A implementação de programas de manutenção preventiva com base em cronogramas regulares também é recomendada para os componentes do SEP.

A manutenção preventiva pode envolver substituição programada de componentes, como transformadores, disjuntores e capacitores, para estender sua vida útil e minimizar paradas não planejadas.

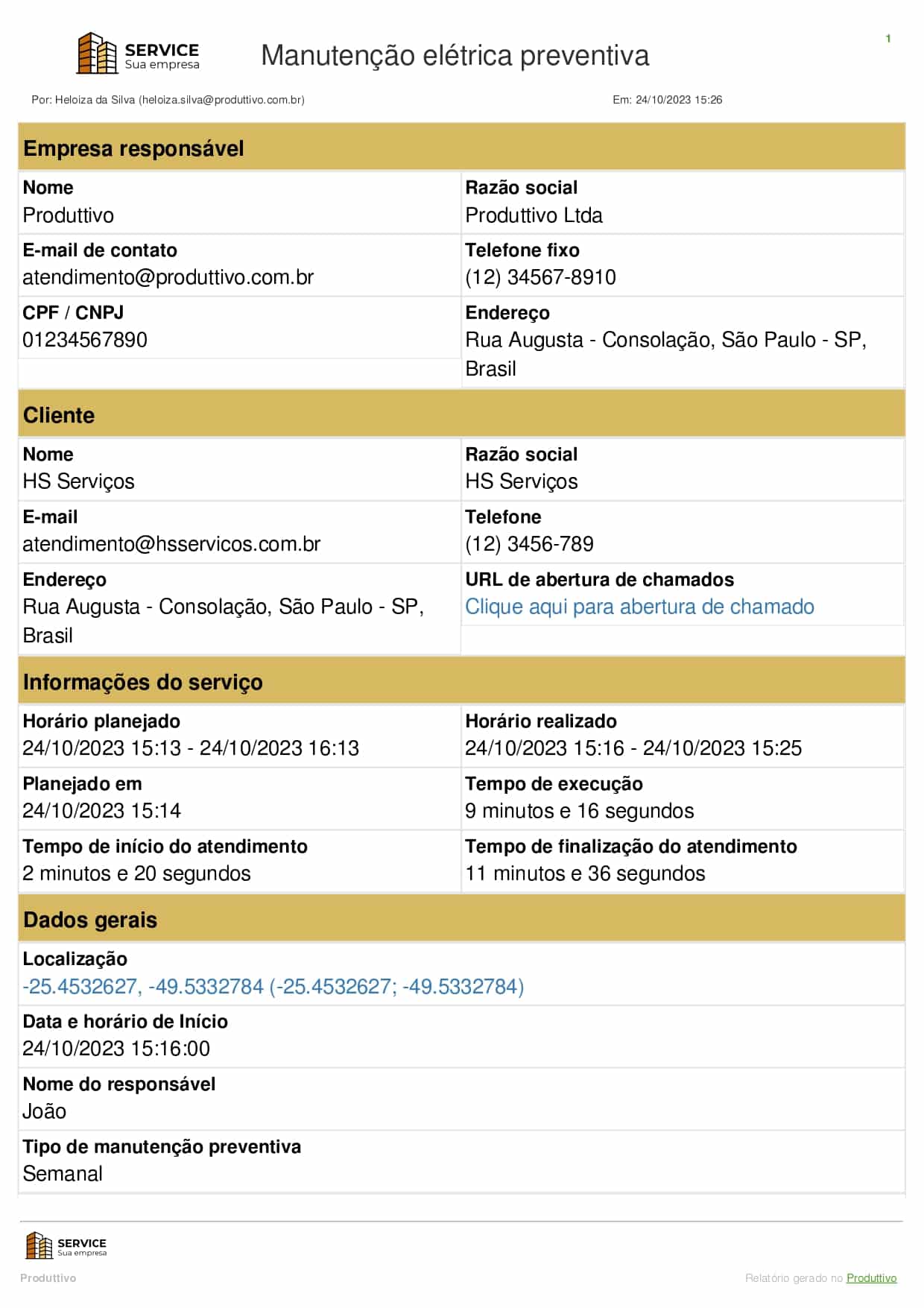

Veja como um Checklist de Manutenção Elétrica Preventiva pode guiar o trabalho da equipe de manutenção:

Experimente o modelo digital de Checklist de Manutenção Preventiva

Reparos e substituições

O reparo de componentes defeituosos identificados durante as inspeções deve ser prioridade, para evitar que o problema se agrave.

Ainda, sempre que necessário, realize a substituição de equipamentos obsoletos ou que atingiram o final de sua vida útil.

Gestão de ativos

Invista na implementação de sistemas de gestão de ativos para rastrear a condição, o desempenho e a vida útil dos componentes. Os sistemas ainda ajudam na tomada de decisões baseada em dados, para priorizar investimentos em manutenção.

Um sistema para gestão de ativos é o Produttivo, que permite cadastrar todos os equipamentos e acompanhar o cronograma de manutenção de cada um, além de exibir os principais indicadores em formato de gráficos, veja:

Exemplo de indicadores operacionais

Assim, além de acompanhar a situação de cada ativo, sua empresa ainda tem acesso a dados concretos para ajudar na tomada de decisão.

Experimente o Produttivo e comece a usar dashboard de manutenção agora mesmo

Análise de falhas

A análise de falhas faz uma investigação de falhas ocorridas para entender suas causas e implementar medidas corretivas. Utilize essa metodologia para melhorar os procedimentos de manutenção elétrica preventiva.

Lembre-se que a manutenção do Sistema Elétrico de Potência deve ser abordada de maneira sistemática, considerando as características específicas dos componentes e a criticidade dos equipamentos.

Qual a relação entre o Sistema Elétrico de Potência e a NR-10?

A NR-10 é uma regulamentação do Governo Federal que trata da segurança em instalações elétricas e serviços em eletricidade. Ela estabelece as condições necessárias para garantir a segurança dos trabalhadores desse segmento, inclusive nas fases da geração, transmissão, distribuição e consumo de energia elétrica.

O Sistema Elétrico de Potência é composto por instalações elétricas que são abrangidas por essa norma, de modo que a operação e manutenção dos equipamentos do SEP deve atender à norma.

Veja alguns exemplos de como a Norma Regulamentadora nº 10 se relaciona com o Sistema Elétrico de Potência:

  • Proteção dos trabalhadores: a NR-10 estabelece diretrizes para garantir a proteção dos trabalhadores que lidam com eletricidade, seja na operação, manutenção ou intervenções em instalações elétricas. Isso inclui os profissionais envolvidos no Sistema Elétrico de Potência;
  • Capacitação e treinamento: a norma define requisitos para a capacitação e treinamento dos trabalhadores que atuam em atividades com eletricidade, sendo crucial para os que atuam em subestações, linhas de transmissão e demais componentes do SEP;
  • Análise de riscos: a norma também exige a realização de análise de riscos elétricos, que é essencial para o SEP, onde a exposição a riscos como choques elétricos e outros perigos é significativa;
  • Equipamentos de proteção individual e coletiva: além da NR-10, outras normas regulamentadoras orientam sobre a utilização adequada de EPIs e EPCs, visando à proteção dos trabalhadores contra os riscos elétricos presentes no SEP;
  • Documentação técnica: outra exigência da norma é a existência de documentação técnica atualizada, incluindo o prontuário de instalações elétricas dos componentes do Sistema Elétrico de Potência;
  • Medidas de controle: a NR-10 ainda destaca a importância de medidas de prevenção e controle, como sinalização de segurança, que são fundamentais para garantir a segurança durante intervenções em equipamentos elétricos do SEP.

Portanto, ao realizar a manutenção dos equipamentos do Sistema Elétrico de Potência, a equipe deve seguir as diretrizes da NR-10, além de outras normas regulamentadoras aplicáveis.

Modelo de Checklist NR-10 para manutenção do Sistema Elétrico de Potência

Para facilitar a inspeção e manutenção dos equipamentos do Sistema Elétrico de Potência, uma sugestão é investir no modelo de Checklist NR-10 do Produttivo.

Totalmente digital, ele direciona o técnico para que a vistoria seja padronizada e completa, e ainda facilita a documentação das informações. Todo o registro é feito no celular durante a inspeção, assim não é preciso digitalizar o relatório depois.

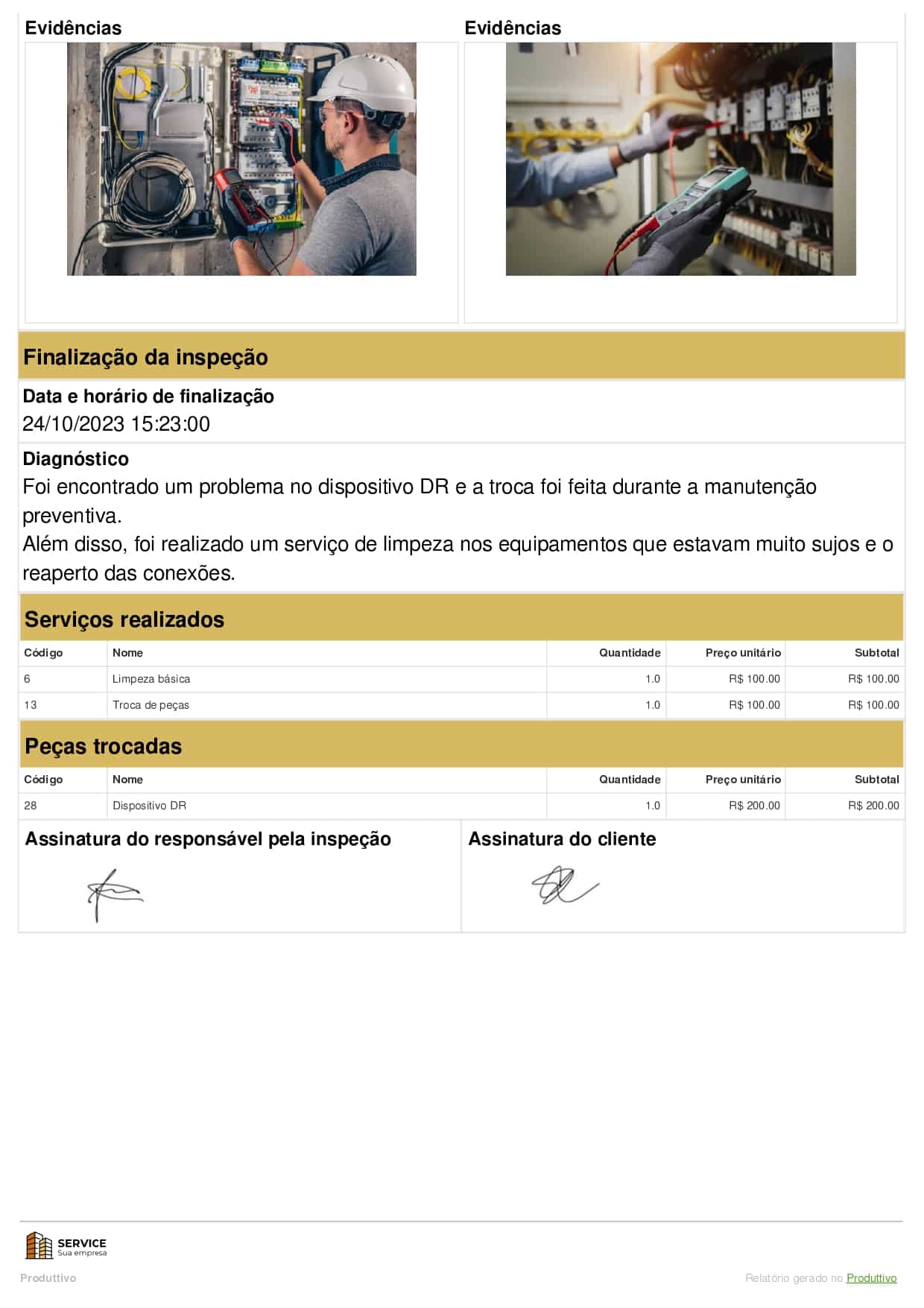

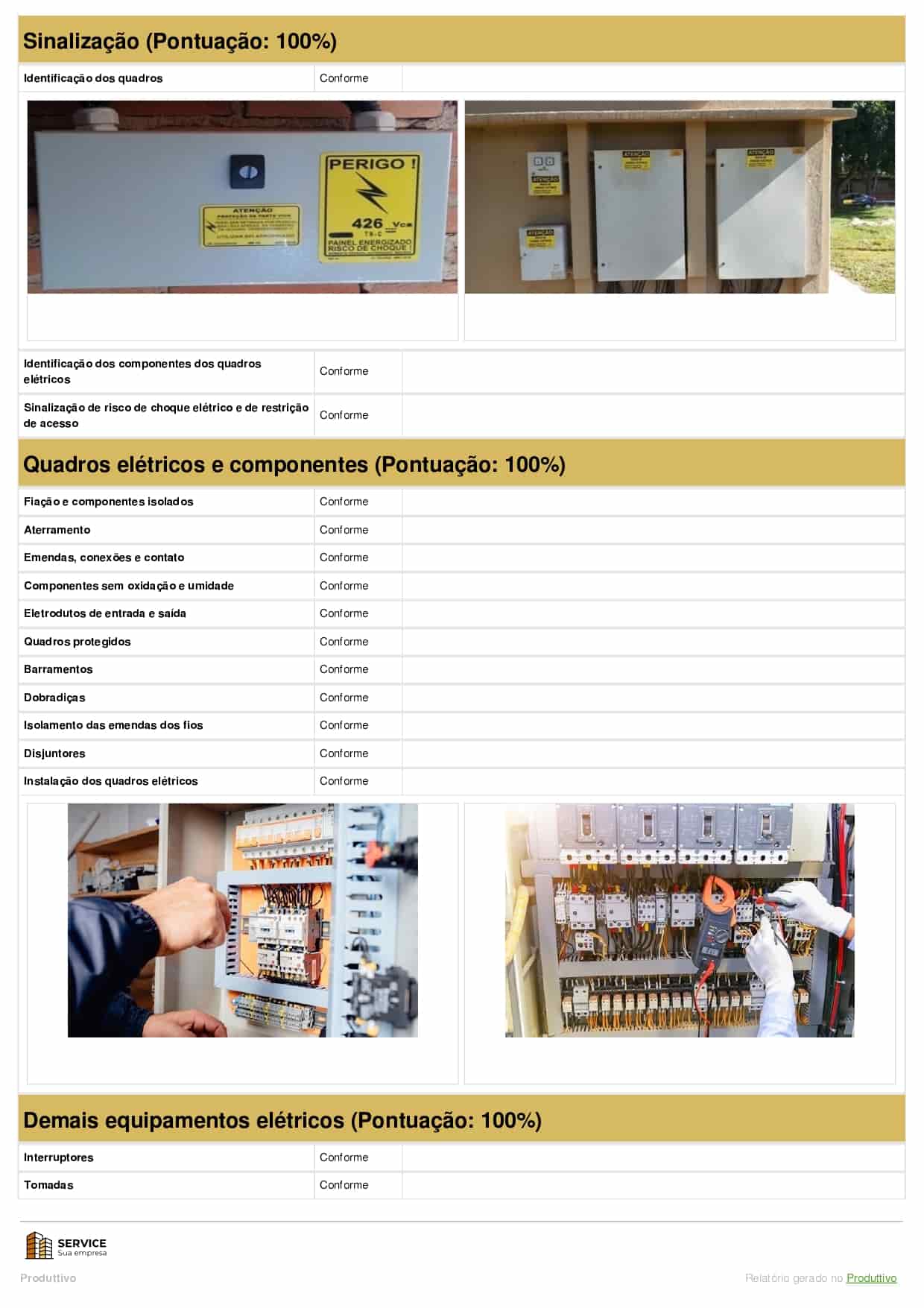

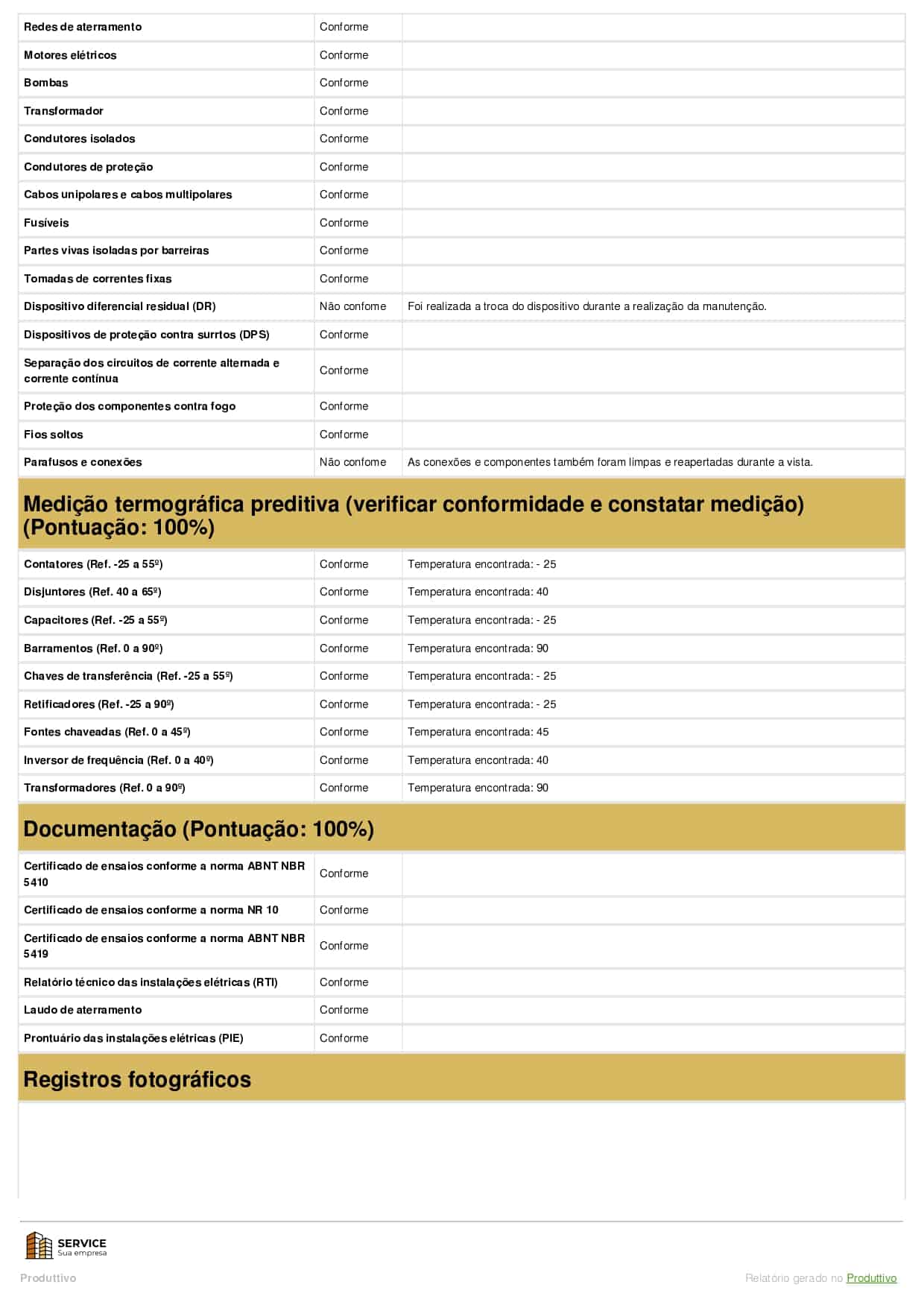

Veja como fica o Checklist NR-10 digital preenchido pelo sistema Produttivo e exportado em PDF:

O sistema ainda conta com recursos como:

  • Preenchimento offline;
  • Informações armazenadas em nuvem que podem ser consultadas quando necessário;
  • Recursos antifraude, como inclusão de fotos tiradas na hora, com marcação de data e horário;
  • Registro automático do horário do serviço, incluindo dados como duração total da atividade;
  • Cabeçalho preenchido automaticamente com base nas informações do sistema;
  • Assinatura digital;
  • Personalização das questões e da aparência do relatório com as cores e logo da empresa;
  • E muito mais!

Para começar a usar o Checklist NR-10 agora mesmo, é só fazer o cadastro e aproveitar o período de teste sem custo!

Software para manutenção do Sistema Elétrico de Potência

O Produttivo é um software e aplicativo que ajuda a planejar, executar e comprovar serviços por meio de diferenciais como sistema de abertura de chamados, relatórios digitais e plano de manutenção.

Olha só como essas funcionalidades podem auxiliar na manutenção do Sistema Elétrico de Potência:

Sistema de abertura de chamados

O sistema de abertura de chamados conta com uma página totalmente personalizada para a sua empresa que pode ser acessada pelo cliente por meio de um QR Code anexado ao equipamento ou um link próprio.

Exemplo 01 de como a página de abertura de chamados do Produttivo pode ser personalizada

O cliente reporta rapidamente o problema e o gestor recebe o chamado na mesma hora, podendo encaminhar a atividade para o técnico. Por meio do painel de atividades, o gestor ainda pode acompanhar quais chamados estão pendentes. Ah, o cliente também é informado do status do serviço.

Relatórios digitais

Os modelos prontos de relatórios de visita técnica, checklists e ordens de serviço são ideais para guiar o técnico nas atividades que serão realizadas. Além do modelo de Checklist NR-10 que mostramos acima, conheça outros formulários que podem ser usados na manutenção do Sistema Elétrico de Potência:

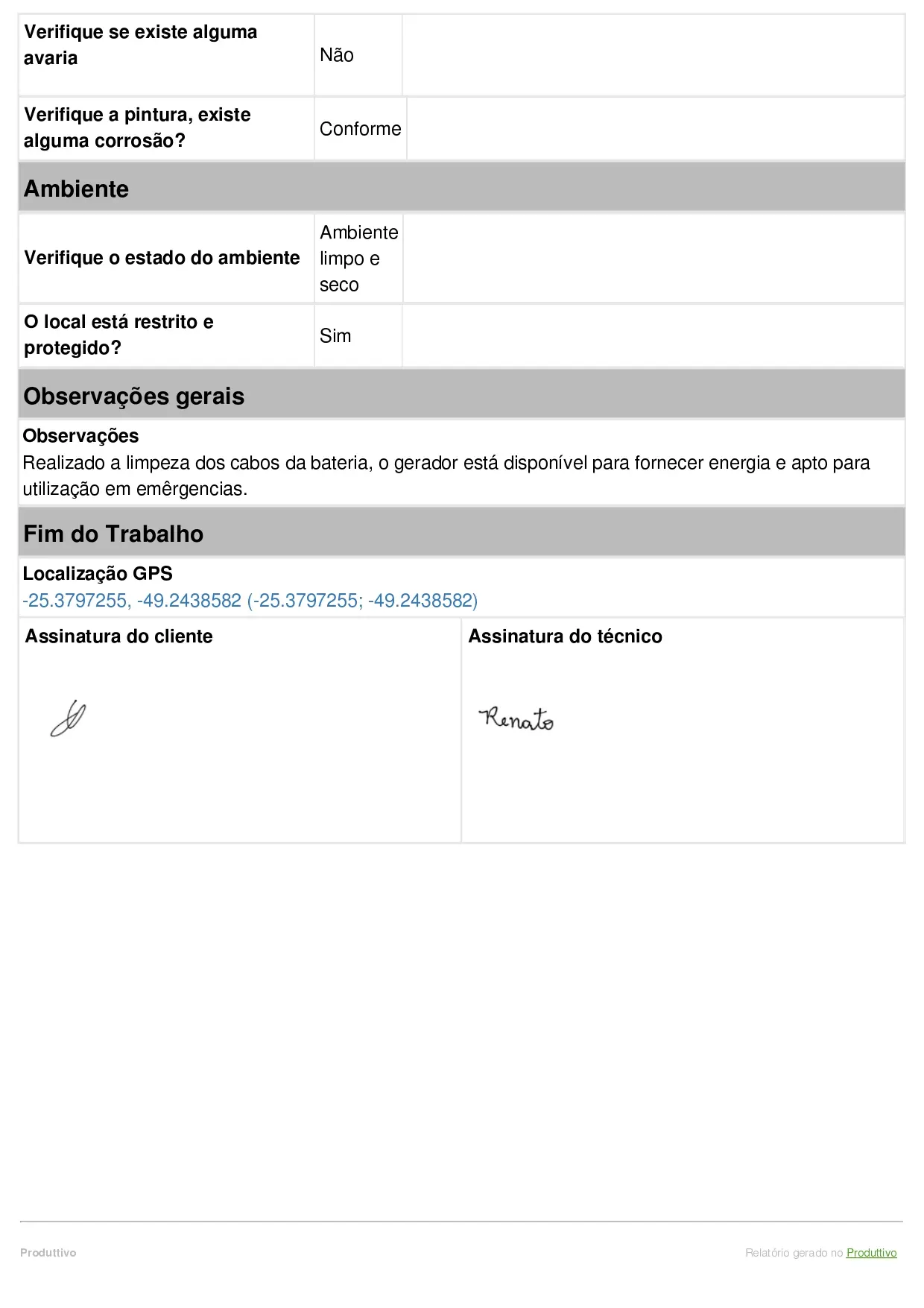

Checklist Gerador de Energia

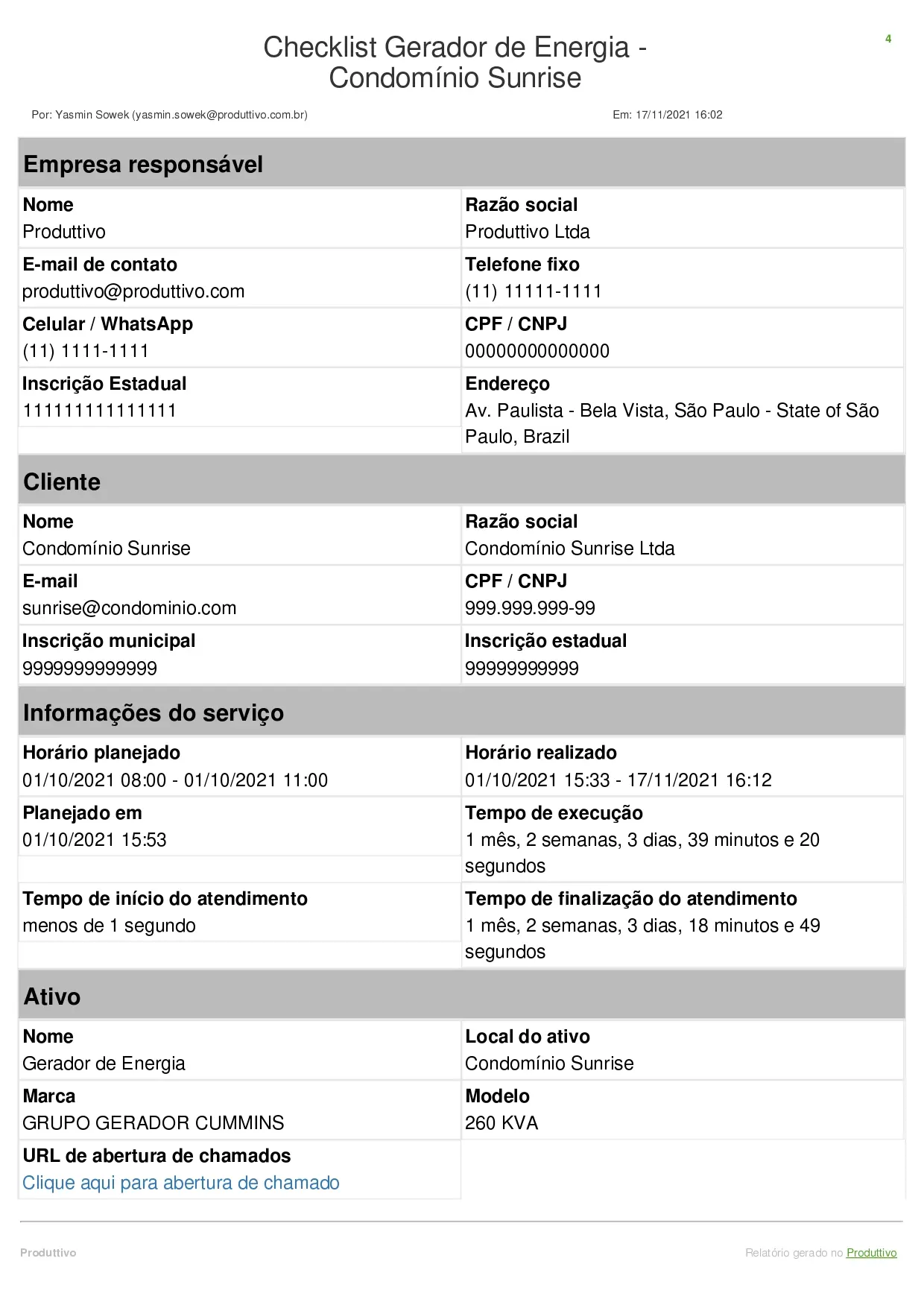

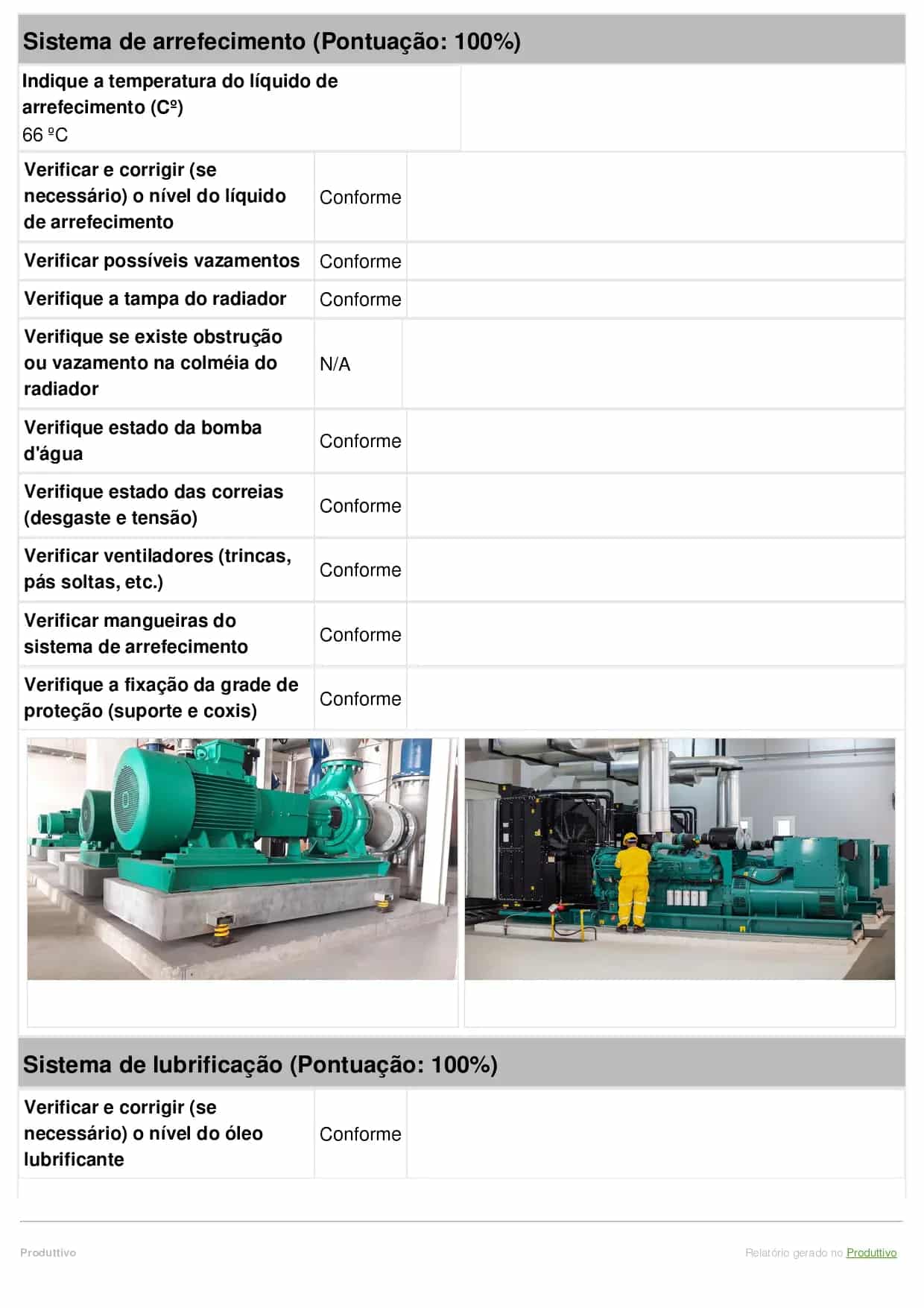

Veja o modelo de Checklist Gerador de Energia preenchido e exportado dentro do Produttivo:

Checklist de Máquinas e Equipamentos

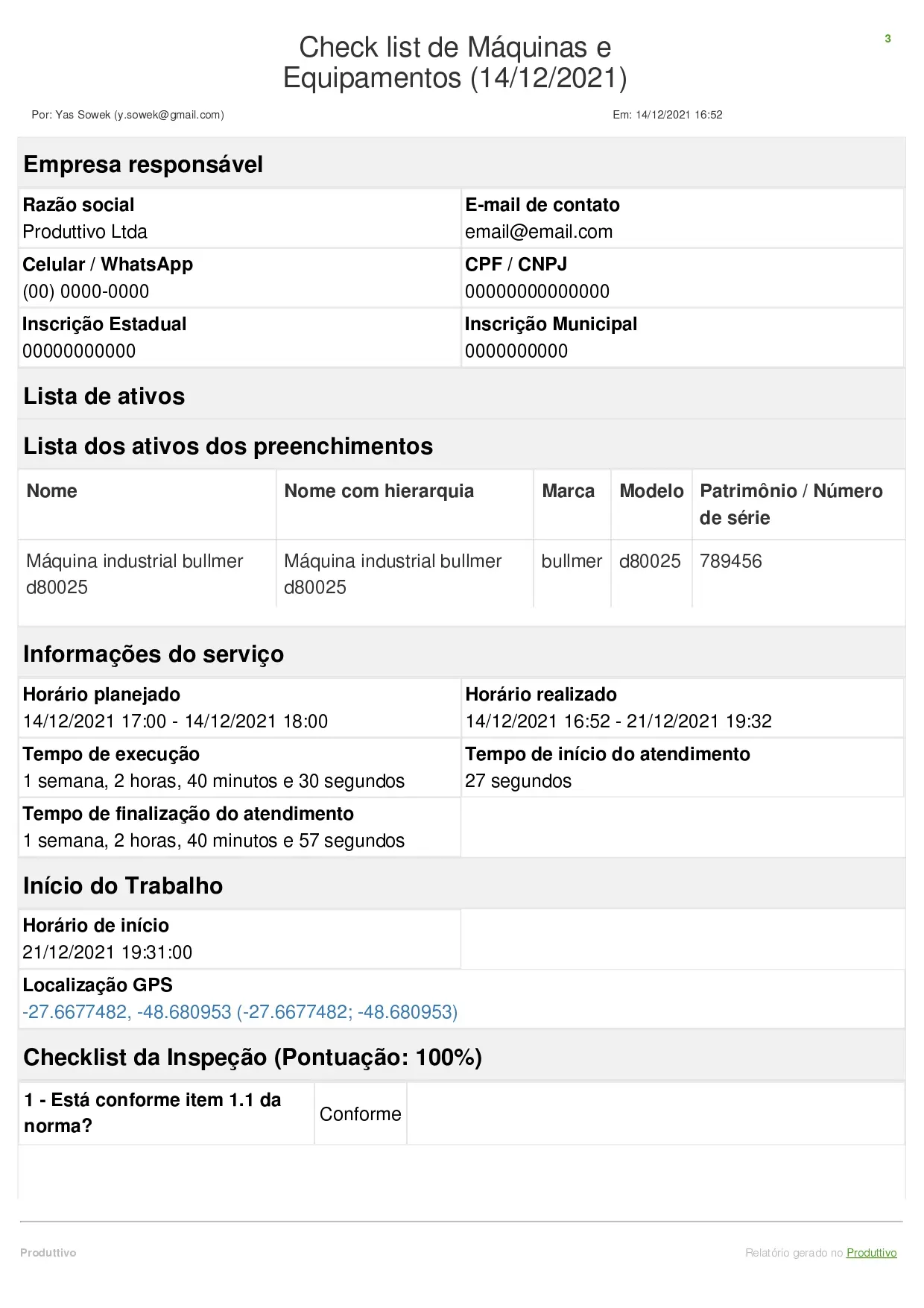

Veja o modelo de Checklist de Máquinas e Equipamentos preenchido e exportado dentro do Produttivo:

Laudo Técnico Elétrico

Veja o modelo de Laudo Técnico Elétrico preenchido e exportado dentro do Produttivo:

Também é possível criar o seu próprio relatório totalmente personalizado, com mais de 13 tipos de questões para atender às necessidades específicas da sua empresa.

Plano de manutenção

Já o plano de manutenção permite agendar automaticamente os serviços, poupando tempo e assegurando o cumprimento de prazos.

O plano de manutenção do Produttivo gera alertas sobre um próximo serviço ou renovação de contrato, é totalmente integrado à agenda dos técnicos e ainda é vinculado ao histórico dos equipamentos cadastrados.

Exemplo de como funciona a criação de planos de manutenção automáticos e digitais no Produttivo

Faça o teste grátis e tenha acesso total ao sistema com todas as funcionalidades liberadas para conhecer!
