O que é teste hidrostático e qual sua importância para a manutenção?

O teste hidrostático é um procedimento rotineiro em caldeiras, tubulações, tanques e vasos de pressão para garantir seu bom funcionamento.

Veja a importância do teste hidrostático para a manutenção, o que diz a norma regulamentadora do setor e dicas para realizar com o auxílio da tecnologia. Boa leitura!

Veja também: Checklist de Manutenção Preditiva digital para registrar teste hidrostático

O que é teste hidrostático?

O teste hidrostático é utilizado para verificar a integridade de equipamentos que serão submetidos a pressões internas, como tubulações, tanques, válvulas e outros componentes.

Nesse teste, o equipamento é preenchido com um líquido incompressível, como água, e submetido a uma pressão hidrostática que excede a pressão de trabalho esperada durante o uso normal.

O objetivo é assegurar que o equipamento possa suportar as pressões e condições para as quais foi projetado, sem vazamentos, rupturas ou danos como corrosão.

Durante o teste, é importante observar se há vazamentos visíveis ou deformações no equipamento. Além disso, a pressão é mantida por um período de tempo determinado para verificar se não ocorrem vazamentos lentos que possam surgir sob pressão constante.

O teste hidrostático é realizado em equipamentos como:

• Caldeiras;
• Tubulações;
• Vasos de pressão;
• Oleodutos;
• Cilindros de gás;
• Mangueiras;
• Extintores;
• E outros ativos.

No entanto, é importante realizar o teste com precaução, pois a aplicação de pressões excessivas pode resultar em danos ao equipamento. Portanto, siga as normas e regulamentações específicas.

Qual o objetivo do teste hidrostático?

O objetivo principal do teste hidrostático é garantir a segurança e a integridade dos equipamentos que serão submetidos a pressões internas durante o seu funcionamento normal.

Ele assegura que o ativo é capaz de cumprir sua função normal mesmo sob pressão interna, desempenhando um papel crucial na garantia da segurança, conformidade e qualidade dos equipamentos em diversos segmentos.

Como o teste hidrostático funciona?

O teste hidrostático é um procedimento relativamente simples, mas precisa ser realizado com cuidado e em conformidade com as normas regulamentadoras de cada indústria. Vamos entender melhor como o teste hidrostático funciona:

1. Preparação do equipamento

O equipamento a ser testado passa por inspeção visual para identificar danos, corrosão, rachaduras ou quaisquer problemas que possam comprometer a integridade do teste. Qualquer defeito identificado deve ser corrigido antes do teste.

2. Escolha do líquido de teste

Geralmente, a água é o líquido mais utilizado para o teste hidrostático, pois é incompressível e seguro. Em alguns casos, outros líquidos adequados podem ser usados, dependendo das propriedades do equipamento e das necessidades do teste.

3. Preenchimento do equipamento

O equipamento é preenchido com o líquido de teste até um nível especificado. Isso garante que todas as cavidades e espaços internos do equipamento estejam preenchidos.

4. Aplicação gradual de pressão

A pressão hidrostática é aplicada ao equipamento de maneira gradual e controlada. A pressão deve ser aumentada lentamente para evitar choques ou rupturas repentinas. A taxa de aumento de pressão varia de acordo com o equipamento e as normas aplicáveis.

5. Manutenção da pressão

Uma vez atingida a pressão máxima de teste, ela deve ser mantida constante por um período de tempo especificado. Esse período permite verificar se o equipamento é capaz de manter a pressão sem vazamentos ou deformações.

6. Inspeção visual

Durante a aplicação e manutenção da pressão, o equipamento é inspecionado visualmente em busca de vazamentos, deformações, rachaduras ou outros sinais de falha. Vazamentos indicam a presença de defeitos que precisam ser corrigidos.

7. Redução de pressão e drenagem

Após o teste bem-sucedido, a pressão é gradualmente reduzida e o equipamento é drenado do líquido de teste. Certifique-se de drenar completamente o equipamento para evitar acúmulo de líquido após o teste.

8. Inspeção pós-teste

Após o teste, é realizada uma inspeção final para verificar novamente a integridade do equipamento. Isso é importante para confirmar que o equipamento passou no teste e está pronto para uso.

É importante ressaltar que o teste hidrostático deve ser realizado por profissionais treinados e em conformidade com as normas regulamentadoras. A segurança durante todas as etapas do processo é fundamental para evitar acidentes e danos ao equipamento.

Leia também: O que é cavitação na manutenção?

Quais são os benefícios do teste hidrostático?

Além de garantir a integridade dos ativos, o teste hidrostático pode trazer muitos benefícios para a empresa, como:

Verificação da integridade

O teste hidrostático permite identificar vazamentos, rachaduras, fissuras ou defeitos no equipamento que possam comprometer sua funcionalidade e segurança. Qualquer falha detectada durante o teste indica a presença de problemas que precisam ser corrigidos antes que o ativo seja colocado em operação.

Conformidade com normas e regulamentos

Muitas indústrias são regulamentadas por padrões de segurança e normas que exigem a realização de testes hidrostáticos para garantir que os equipamentos cumpram os requisitos de segurança. O teste ajuda a assegurar que os equipamentos estejam em conformidade com essas normas.

Prevenção de acidentes

Equipamentos que não são testados adequadamente quanto à sua capacidade de suportar pressões internas podem se romper, causando acidentes de trabalho, vazamentos ou danos às instalações, à equipe e ao meio ambiente.

Qualidade do produto

Ao submeter os equipamentos a testes hidrostáticos, as empresas atestam qualidade aos produtos que fabricam ou utilizam. Isso ajuda a evitar a colocação no mercado de produtos defeituosos que poderiam causar problemas de segurança ou prejuízos financeiros.

Validação de projeto

O teste hidrostático é uma etapa importante na validação do projeto de um equipamento. Ele verifica se o equipamento foi projetado corretamente para suportar as pressões internas às quais será submetido, levando em consideração fatores como material, soldagem e design estrutural.

Garantia da segurança dos trabalhadores

Ao garantir que os equipamentos sejam testados antes da operação, os empregadores protegem a segurança dos trabalhadores que operam ou interagem com esses equipamentos, minimizando os riscos associados a vazamentos ou falhas.

Minimização de custos futuros

Identificar e corrigir defeitos antes que o equipamento entre em operação é mais econômico do que lidar com problemas após um acidente ou falha. O teste hidrostático ajuda a evitar custos significativos associados a paradas não planejadas, manutenção corretiva de emergência e perdas de produção.

Leia também: Como calcular Custo de Manutenção?

Qual a relação do teste hidrostático com a NR 13?

A Norma Regulamentadora nº 13 é uma regulamentação emitida pelo Ministério do Trabalho que estabelece requisitos mínimos para a gestão da integridade estrutural de equipamentos industriais que operam sob pressão, como caldeiras, vasos de pressão e tubulações.

O teste hidrostático é um dos procedimentos mencionados na NR 13 como uma das formas de avaliar a integridade estrutural dos equipamentos sob pressão. A norma exige que esses equipamentos passem por inspeções regulares e testes para garantir sua segurança operacional.

Além disso, a NR 13 estabelece requisitos detalhados para a realização do teste hidrostático, incluindo aspectos como pressões de teste, métodos de aplicação de pressão, critérios de aceitação e documentação necessária. A norma também aborda outros aspectos relacionados à segurança dos equipamentos, como instalação, operação, manutenção, treinamento de pessoal, entre outros.

Portanto, a relação entre o teste hidrostático e a NR 13 está na forma como o teste é prescrito e regulamentado dentro do contexto das operações de equipamentos sob pressão, garantindo que esses equipamentos sejam avaliados quanto à sua integridade e segurança, conforme as diretrizes estabelecidas pela norma.

Quais devem ser os cuidados ao realizar um teste hidrostático?

Os equipamentos que atuam sob pressão são delicados e exigem cuidado na utilização, inclusive durante a realização do teste hidrostático. Olha só alguns cuidados que devem ser tomados ao executar testes hidrostáticos:

NR 13

A NR-13 é a norma responsável por regulamentar a realização do teste hidrostático, portanto é preciso seguir suas orientações. A norma orienta quais equipamentos devem passar pelo teste e quando ele deve ser feito, entre outras diretrizes.

Bomba para teste hidrostático

O teste hidrostático utiliza bombas que precisam ser manuseadas com atenção e devem atender às especificações do teste.

Leia também: Manutenção de compressores: como fazer + checklist

Mangueiras e extintores

O teste hidrostático em mangueiras e extintores é essencial para manter o bom funcionamento dos equipamentos de prevenção e combate a incêndio.

Junto com outras avaliações, ele atesta o desempenho dos ativos e pode até ser usado para regularização dos mesmos conforme as normas do setor.

---

Outro cuidado na hora de executar o teste hidrostático envolve considerar a gravidade específica e química do fluido de ensaio, em termos de cargas e corrosividade, e como isso pode afetar o equipamento.

Quando cargas hidrostáticas forem incompatíveis com o equipamento, é preciso considerar testes alternativos, como o teste pneumático.

Como fazer o teste hidrostático?

O teste hidrostático deve ser realizado por profissionais qualificados, seguindo as normas da indústria ou região. Preparamos um guia geral de como realizar o teste hidrostático, mas lembre-se de que os detalhes específicos podem variar com base no tipo de equipamento, pressão de teste, normas aplicáveis e outros fatores:

Passo 1: Preparação

Realize uma inspeção visual completa do equipamento a ser testado para identificar qualquer dano, corrosão ou imperfeições que possam comprometer a integridade do teste.

Em seguida, escolha o líquido de teste apropriado (geralmente água) e certifique-se de que está limpo e livre de contaminantes.

Também certifique-se de que o local de teste esteja adequadamente preparado para acomodar o equipamento e o líquido de teste. Isso pode incluir a montagem de barreiras de contenção, dispositivos de alívio de pressão e sistemas de drenagem.

Passo 2: Aplicação gradual de pressão

Encha o equipamento com o líquido de teste até um nível adequado, então aplique pressão gradualmente ao equipamento, usando uma bomba ou outro dispositivo de pressurização. Evite aumentos bruscos de pressão, pois isso pode causar danos.

Monitore o equipamento continuamente para vazamentos, deformações ou qualquer comportamento anormal. Verifique também se os dispositivos de alívio de pressão estão funcionando corretamente.

Passo 3: Manutenção da pressão e inspeção

Mantenha a pressão de teste de acordo com as especificações por um período de tempo determinado. Isso permite verificar se o equipamento pode sustentar a pressão sem vazamentos.

Durante o teste, faça a inspeção do equipamento quanto a vazamentos, deformações ou qualquer outro problema. Procure por pontos de vazamento, trincas e outras não conformidades.

Passo 4: Redução de pressão e drenagem

Após o período de teste adequado, reduza gradualmente a pressão de teste usando a válvula de alívio de pressão.

Então, drene o líquido de teste completamente do equipamento, certificando-se de que ele esteja totalmente vazio.

Passo 5: Inspeção final e documentação

Após a drenagem, faça uma inspeção final do equipamento para verificar sua integridade e certificar-se de que não haja vazamentos residuais.

Durante todo o processo, mantenha relatórios com registros detalhados de todo o teste, incluindo pressões aplicadas, duração do teste, resultados, observações e ações tomadas. Essa documentação é importante para rastreabilidade e análise futura.

Lembre-se de que este é um guia geral e as etapas específicas podem variar. É crucial seguir os regulamentos relevantes para garantir a segurança, a conformidade e a integridade do equipamento. Se você não tiver experiência em realizar testes hidrostáticos, é recomendável buscar assistência de profissionais qualificados.

Quando fazer o teste hidrostático?

O momento de realizar um teste hidrostático varia com base no tipo de equipamento, regulamentações locais, normas do segmento e outros fatores. Geralmente, os testes hidrostáticos são realizados em diferentes situações:

Testes iniciais

Equipamentos novos ou recém-fabricados devem passar por testes hidrostáticos antes de serem colocados em operação. Isso garante que eles estejam em conformidade com as normas de segurança antes de serem utilizados.

Após reparos ou modificações

Qualquer equipamento que tenha sido reparado, modificado ou passado por grandes manutenções deve ser submetido a um teste hidrostático para garantir que sua integridade não tenha sido comprometida durante o processo.

Inspeções periódicas

Regulamentos frequentemente exigem inspeções regulares em equipamentos sob pressão, como caldeiras e vasos. Nessas inspeções, testes hidrostáticos podem ser realizados para verificar a integridade do equipamento ao longo do tempo.

Mudanças de uso ou condições

Se um equipamento for utilizado em condições diferentes das previamente testadas ou passar por mudanças de uso, como pressões de operação mais elevadas, um novo teste hidrostático pode ser necessário para verificar sua adequação.

Após acidentes

Qualquer incidente, vazamento ou acidente envolvendo equipamentos sob pressão pode exigir a realização de um teste hidrostático para garantir que o equipamento não tenha sido danificado e que a situação não ocorra novamente.

Conformidade com normas regulamentadoras

As normas da indústria ou região podem especificar intervalos de tempo para a realização de testes hidrostáticos. Certifique-se de seguir essas diretrizes.

Antes de reinstalação ou comissionamento

Equipamentos que tenham ficado inativos por um período prolongado ou que estejam sendo reinstalados após uma parada de produção podem exigir um teste hidrostático antes de serem colocados em operação novamente.

É importante verificar as normas específicas da sua área de atuação para determinar os momentos adequados para realizar testes hidrostáticos. Além disso, considere fatores como a idade do equipamento, histórico de manutenção, condições operacionais e regulamentações vigentes ao tomar a decisão de realizar um teste hidrostático.

Qual a importância do teste hidrostático para a manutenção?

O teste hidrostático desempenha um papel crucial na manutenção de equipamentos e sistemas que operam sob pressão, como caldeiras, vasos de pressão, tubulações e outros componentes industriais.

É a partir do teste hidrostático que podemos identificar defeitos, rachaduras, vazamentos e outros danos ocultos que podem comprometer a integridade do equipamento. Sua realização regular, como parte do plano de manutenção, ajuda a detectar problemas antes que se tornem mais graves ou causem falhas operacionais.

Além disso, a detecção precoce de defeitos por meio do teste hidrostático ajuda a prevenir acidentes graves que poderiam ocorrer devido a falhas estruturais. Isso protege a segurança do trabalho, além de evitar o impacto ambiental e danos aos ativos industriais.

Leia também: Manutenção industrial: o que é e como aplicar na sua empresa

Ao identificar e corrigir defeitos a tempo, o teste hidrostático ainda contribui para prolongar a vida útil dos equipamentos. Corrigir pequenos problemas antes que se tornem grandes economiza custos de reparo e substituição.

Com o tempo, a exposição a pressões e temperaturas pode causar desgaste nos equipamentos. O teste hidrostático permite avaliar o impacto da depreciação na integridade estrutural e determinar se é necessária alguma ação corretiva.

Ainda, o teste hidrostático pode ser parte de um programa de manutenção preditiva, que se baseia na monitoração e avaliação regulares do estado dos equipamentos. Isso ajuda a antecipar problemas potenciais e a planejar a manutenção de forma mais eficiente.

Checklist para teste hidrostático

Para quem atua com teste hidrostático, o uso de checklists online é uma ótima ferramenta para guiar a realização do teste.

Além disso, o checklist guia outras etapas da vistoria, como manutenção preditiva ou inspeção NR-13. Para te ajudar com esse processo, o Produttivo conta com modelos de checklist prontos para você conferir cada etapa da sua inspeção.

O Produttivo é um sistema de checklists, relatórios e ordens de serviço totalmente digital, para que você acompanhe toda a sua operação pela tela do computador.

Assim, é possível criar checklists e formulários totalmente personalizados, com as questões que você deseja acompanhar. O gestor cria a tarefa pelo painel web e o técnico recebe o direcionamento pelo celular ou tablet.

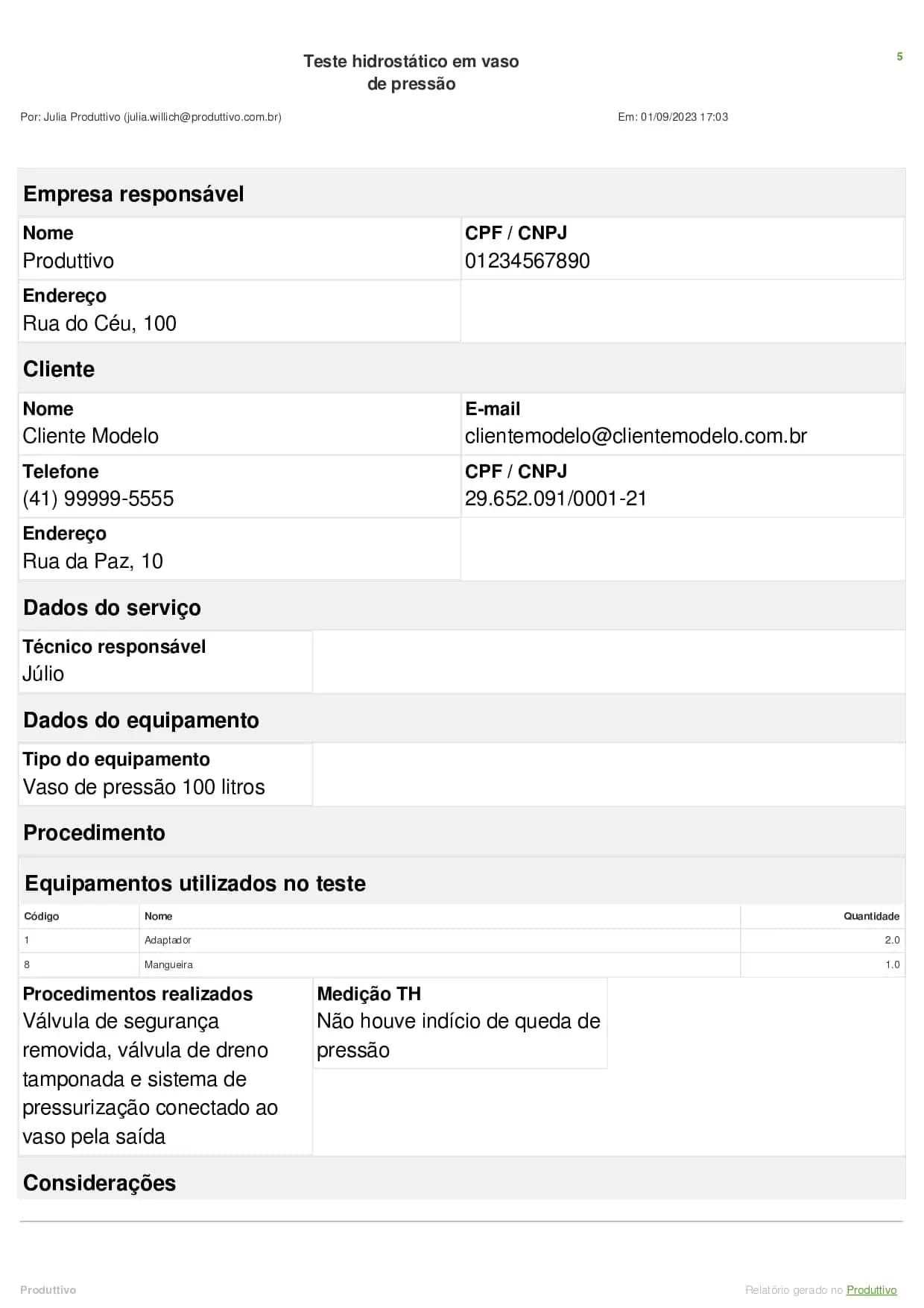

Veja só o modelo de relatório de teste hidrostático que criamos:

Também é possível inserir as cores e logo da sua empresa, e encaminhar o relatório por e-mail ou WhatsApp após a inspeção.

Faça o teste grátis e aproveite para conhecer todos os recursos sem pagar nada por 15 dias!

Checklist NR-13

O Checklist NR-13 foi especialmente desenvolvido para te ajudar na inspeção de caldeiras, tubulações, vasos de pressão e tanques. Ele pode ser usado no Word ou ainda em softwares específicos para o planejamento da manutenção.

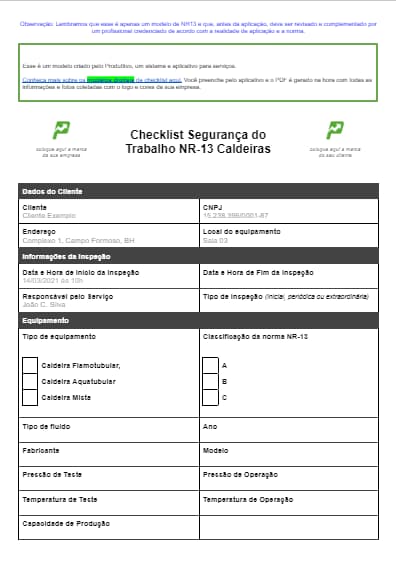

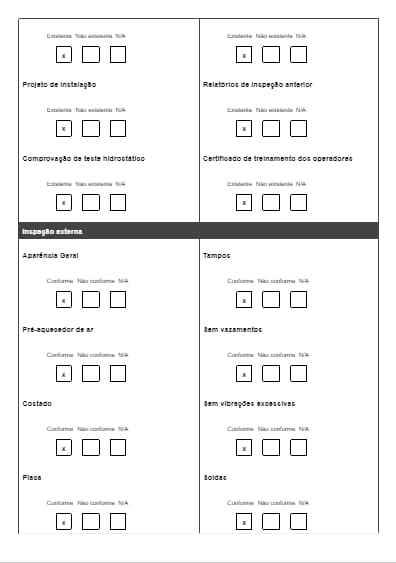

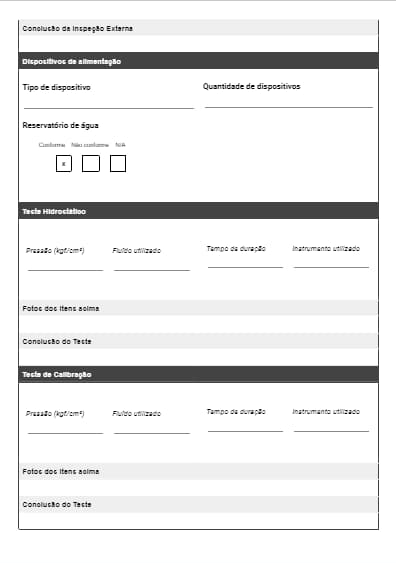

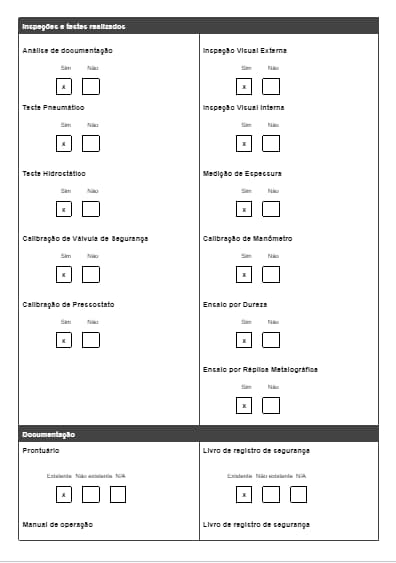

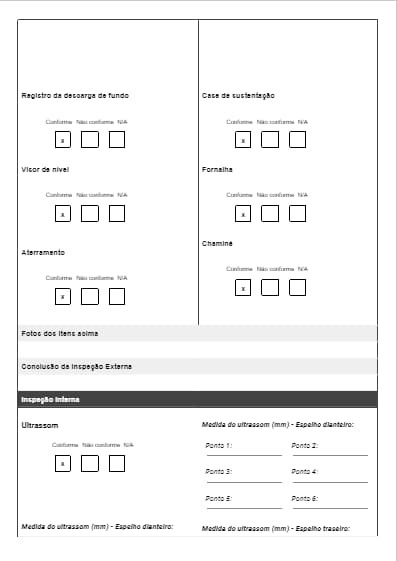

Olha só essa versão em Word gratuita e pronta para uso:

O checklist NR-13 em Word faz parte de um Kit Checklist gratuito elaborado pelo Produttivo, com outros 15 modelos.

Para fazer o download, é só clicar no banner abaixo e começar a usar!

Para empresas que já estão mais familiarizadas com a tecnologia, o modelo digital de Checklist NR-13 do Produttivo conta com ainda mais recursos que a versão em Word, como:

• Preenchimento diretamente no celular ou tablet durante a inspeção;
• Inclusão de fotos tiradas na hora;
• Marcação de data e hora automática;
• Cabeçalho preenchido automaticamente com os dados do equipamento e do cliente;
• Lista de peças e materiais com cálculo automático de valores;
• Assinatura digital para comprovação;
• E muito mais!

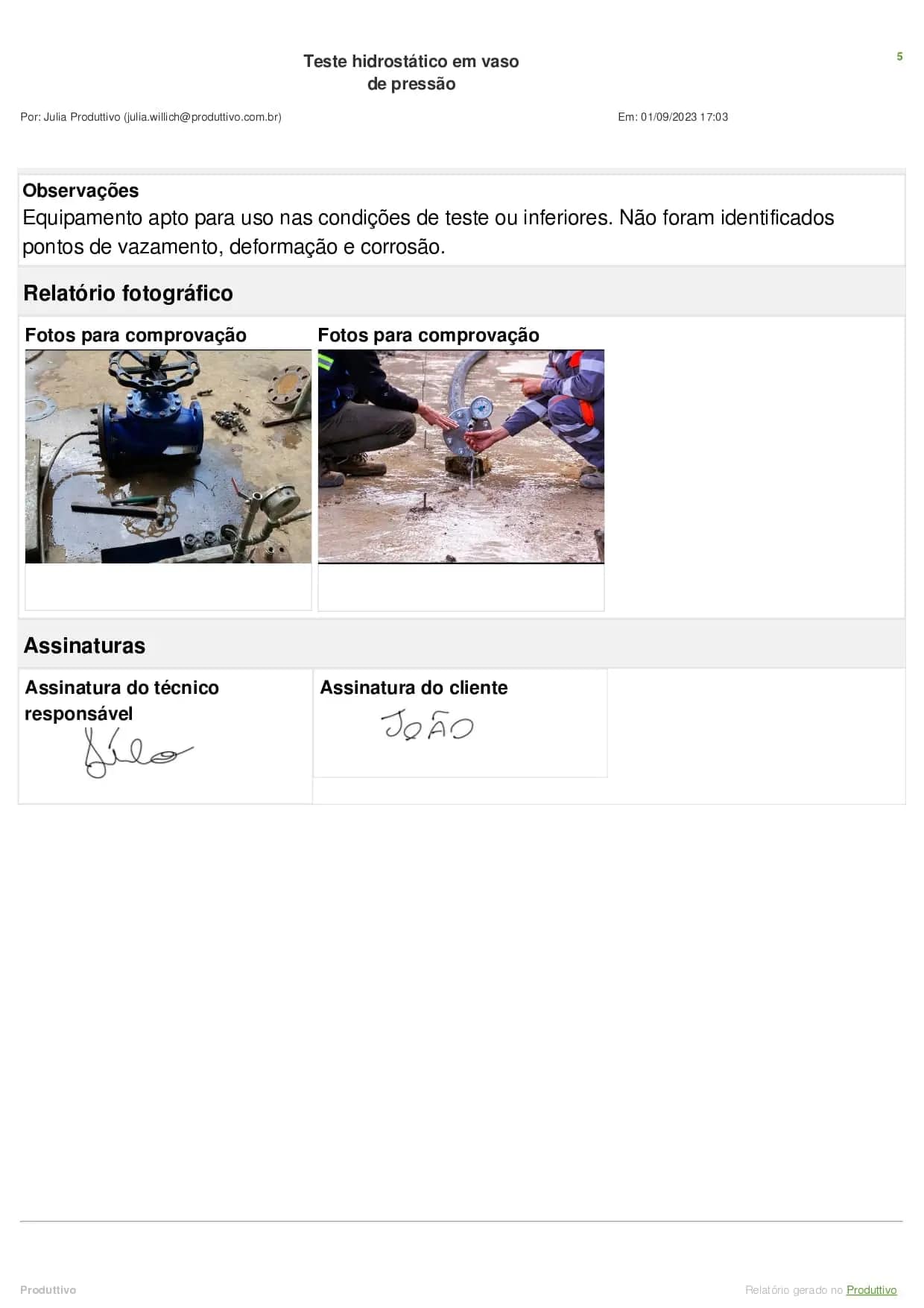

Vamos ver como fica o relatório preenchido e exportado em PDF:

Faça o cadastro e comece a usar esse e outros modelos agora mesmo!

Checklist de Manutenção Preditiva

O teste hidrostático é muito utilizado na manutenção preditiva. Por isso, um Checklist de Manutenção Preditiva digital auxilia no registro das informações com segurança e confiabilidade.

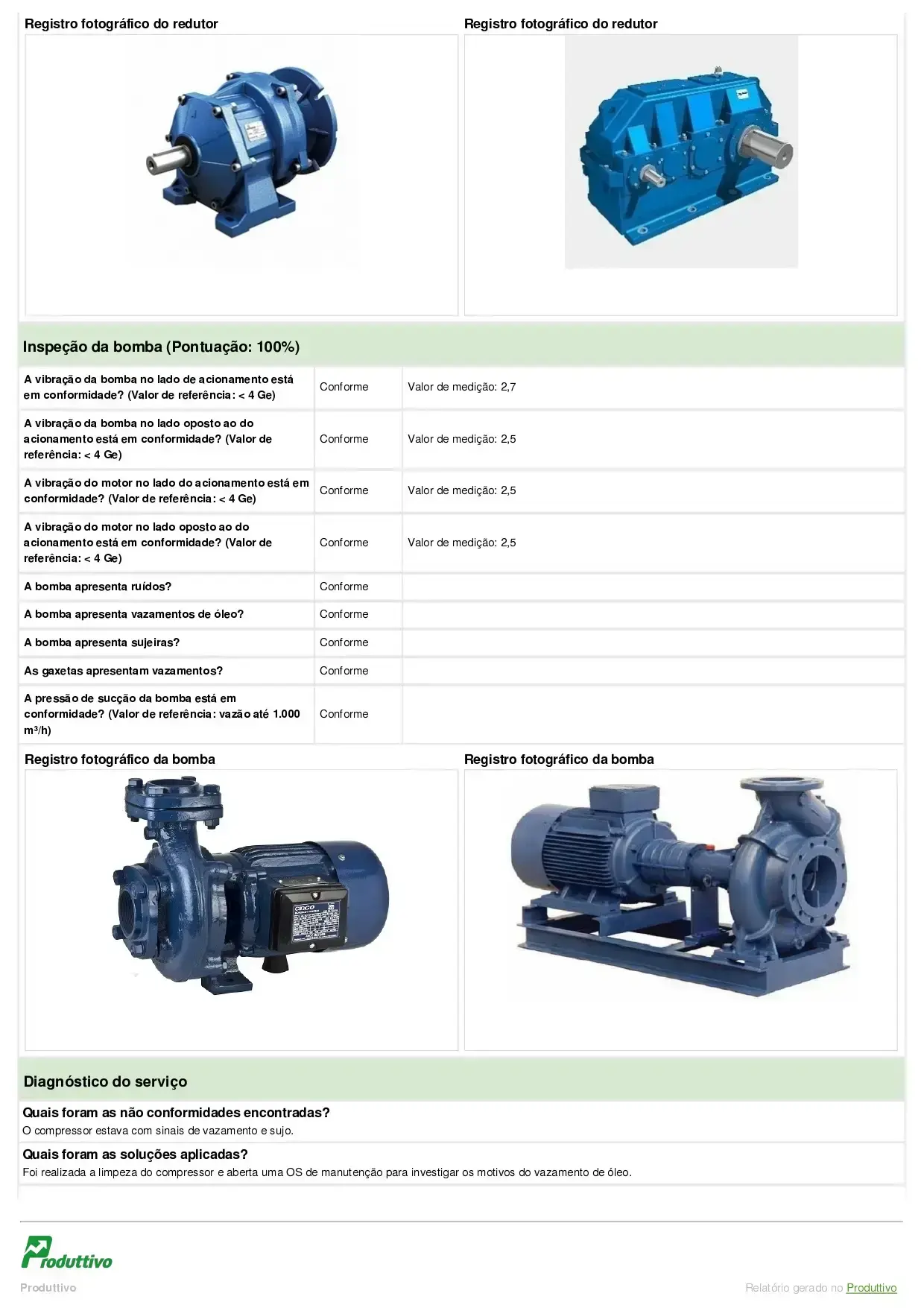

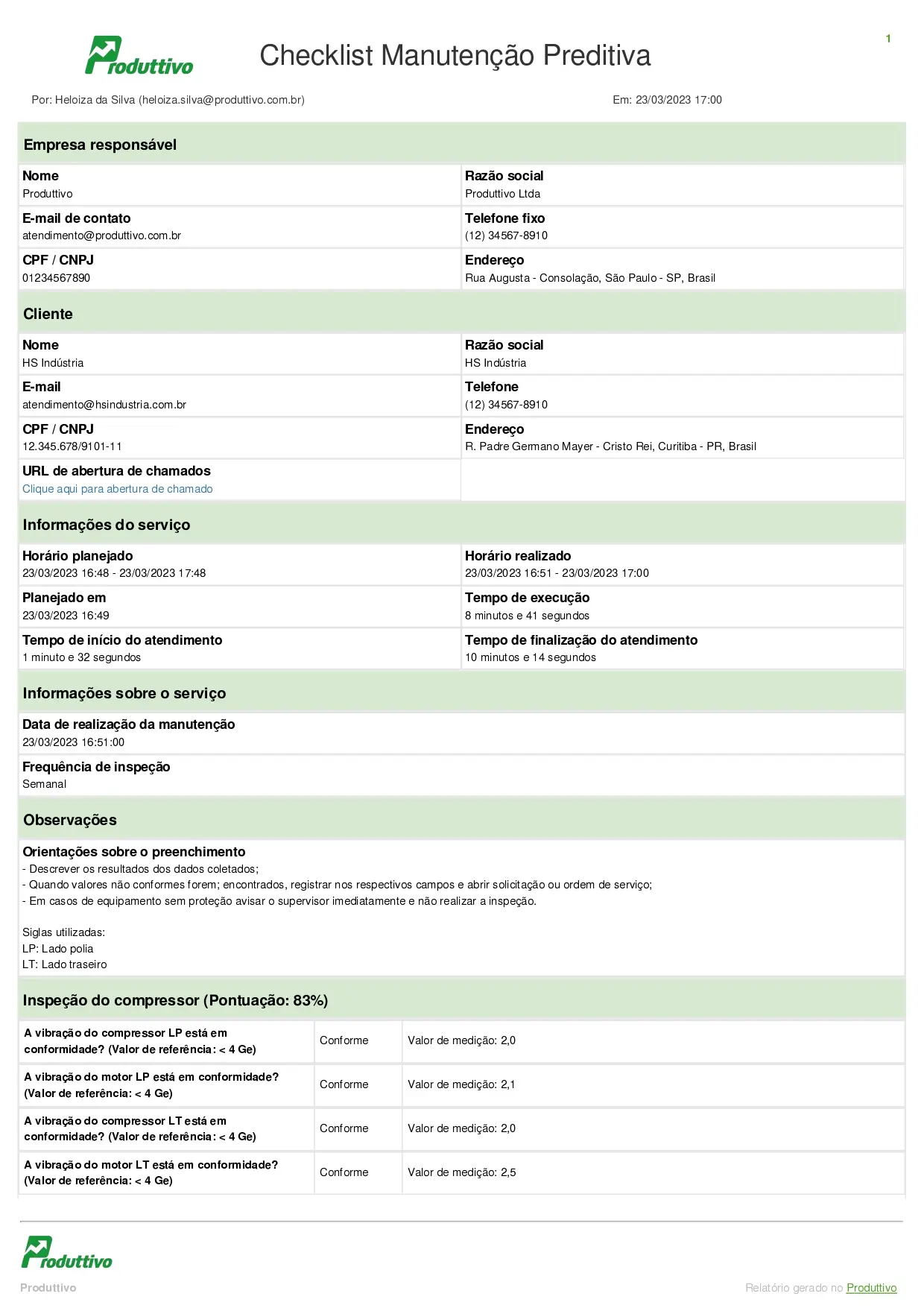

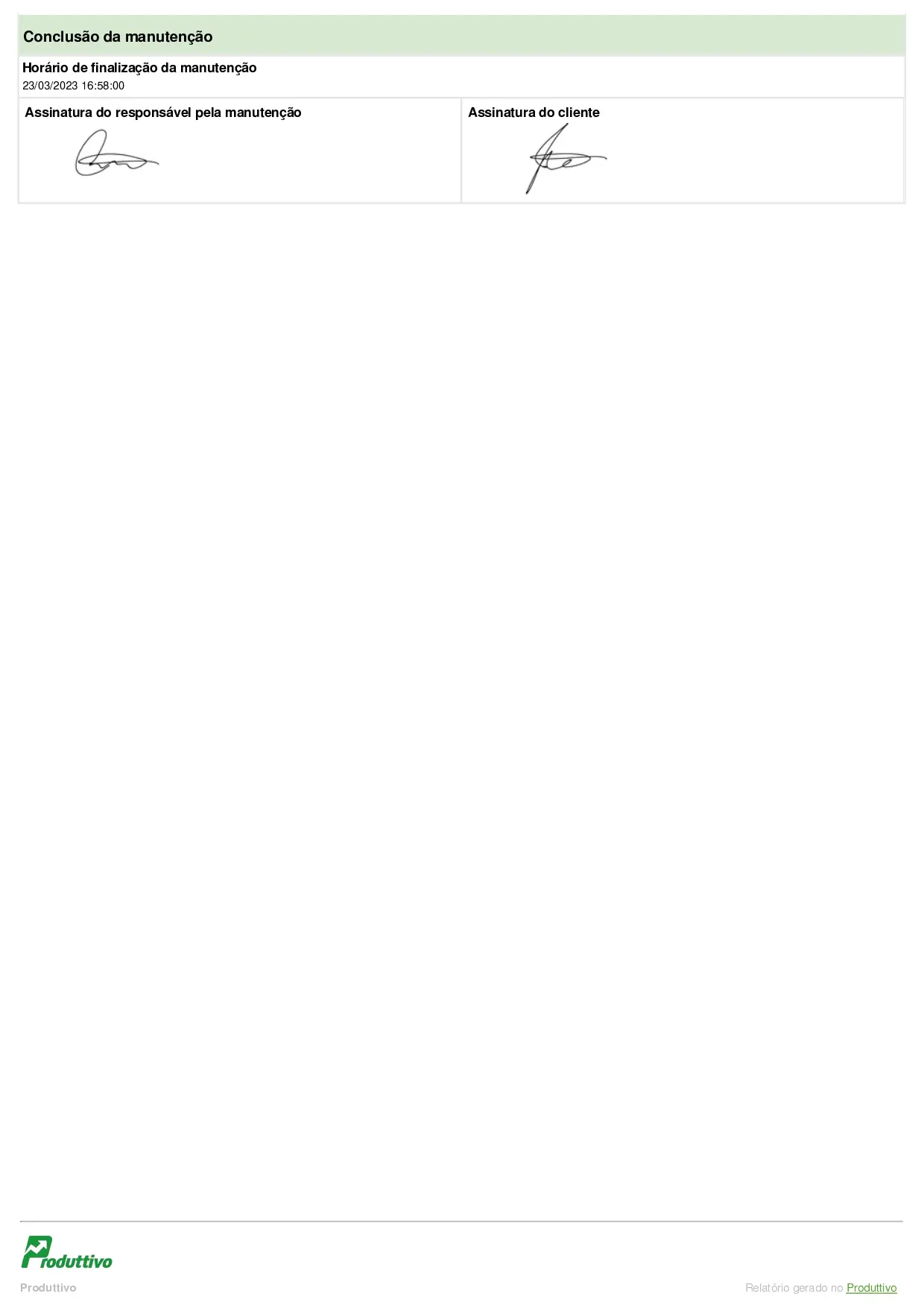

Dê uma olhada no modelo do Produttivo que já vem pronto para usar:
