O laudo NR10 é um documento essencial para empresas que trabalham com instalações elétricas, porque traz um registro detalhado com sugestões de adequações à norma. Além de ser uma exigência da lei, ele garante mais segurança às operações.
Entenda quais informações o documento deve apresentar e veja um modelo de laudo pronto e digital, que pode ser personalizado para deixar as inspeções mais rápidas e confiáveis.
Modelo pronto: Laudo técnico elétrico digital
- O que é um laudo NR10?
- O que é avaliado na inspeção para elaboração do laudo NR10?
- Para que serve o laudo NR10?
- Quando o laudo NR10 deve ser feito e qual a sua validade?
- Quem pode emitir o laudo NR10?
- Quais órgãos exigem o laudo NR10?
- Quais informações o laudo NR10 deve conter?
- Quais são os documentos que compõem o laudo NR10?
- Por que fazer o laudo NR10?
- Modelo de laudo de instalações elétricas NR10 PDF
O que é um laudo NR10?
O laudo NR10 é um relatório técnico que oferece um diagnóstico completo sobre as instalações elétricas de empresas ou indústrias.
Ele é elaborado após uma inspeção minuciosa realizada por profissionais habilitados, que avaliam a conformidade dos sistemas elétricos com a norma regulamentadora nº 10 e a existência de medidas de controle de riscos.
O documento ainda traz registros fotográficos que comprovam as não conformidades detectadas e recomendações de adequações e soluções a serem aplicadas para resolução das irregularidades apontadas.

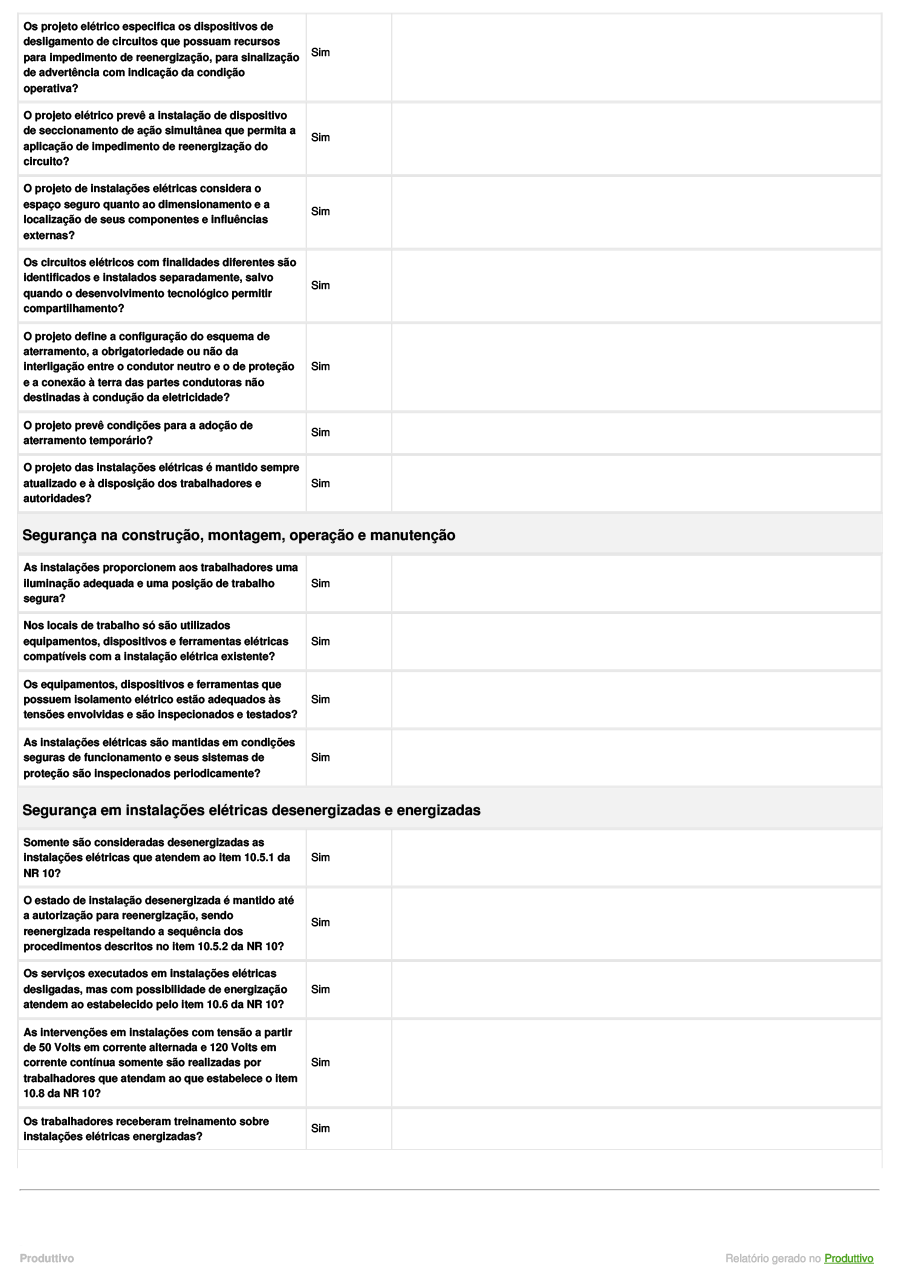

Exemplo de laudo NR10
Um dos jeitos de elaborar um laudo NR10 é usando checklists, que orientam toda a inspeção, porque são feitos em formato de questionário, contendo as principais diretrizes que os sistemas elétricos devem atender.
Ao realizar a inspeção com o checklist em mãos, os profissionais apenas precisam marcar se aquele requisito está sendo cumprido ou não. Isso facilita a organização e faz com que nenhum item seja esquecido.
Ainda é possível adicionar fotos que evidenciem as informações apresentadas no formulário. Veja um exemplo de laudo nr10 feito em formato de checklist no sistema do Produttivo:
Experimente o modelo de laudo técnico elétrico do Produttivo
O diferencial desse modelo é que ele é 100% digital, ou seja, o preenchimento acontece via aplicativo, dispensando o uso de papel, melhorando o armazenamento de informações e tornando a resposta do formulário muito mais rápida.
No modelo digital do Produttivo as fotos são anexadas na hora do preenchimento, sem precisar do retrabalho de passar as fotos do celular para o computador, para só então anexar ao relatório.
Além disso, as questões de conformidade geram pontuações, o que faz com que as não conformidades sejam rapidamente identificadas. Já os campos textuais podem ser respondidos por comando de voz e as assinaturas são digitais.
Conheça mais sobre os checklists digitais do Produttivo
O que é avaliado na inspeção para elaboração do laudo NR10?
Durante a visita técnica, os profissionais realizam uma inspeção visual nas instalações observando os seguintes itens:
- Fiações;
- Quadros elétricos;
- Disjuntores;
- Cabines primárias;
- Subestações;
- Painéis e instalações prediais;
- Documentações exigidas pela NR10;
- Medidas de controle de riscos;
- Sistemas preventivos e de segurança.
Em seguida é realizada uma inspeção termográfica do sistema elétrico, que consiste na mediação da temperatura dos componentes, para garantir que eles não estão superaquecidos e que não representam riscos.
Experimente também: Modelo pronto de checklist para adequação à NR 10
Para que serve o laudo NR10?
Além de servir como comprovação dos requisitos exigidos pela lei, o laudo NR10 é uma garantia de que as instalações elétricas estão seguras e não representam riscos aos trabalhadores.
Outra atribuição do documento é identificar a existência de não conformidades e recomendar as melhores soluções para os problemas encontrados, de forma a evitar sobrecargas, curto-circuitos, incêndios ou explosões.
Quando o laudo NR10 deve ser feito e qual a sua validade?
O laudo NR10 é válido por um ano, depois disso a recomendação é que ele seja refeito. Após mudanças na parte elétrica, como em reformas ou ampliações, a atualização do documento também é exigida.
Quem pode emitir o laudo NR10?
De acordo com recomendações da própria norma regulamentadora, o laudo NR10 deve ser emitido por um profissional habilitado na área, no caso o engenheiro eletricista.
Quais órgãos exigem o laudo NR10?
O laudo NR10 deve ser apresentado para a renovação do AVCB feita pelo corpo de bombeiros, para seguradoras na obtenção de apólices e em casos de sinistros, além de fiscalizações do Ministério do Trabalho e perícias trabalhistas.
Ter o documento em mãos e atualizado, ainda evita que as empresas sofram com punições, multas e até paralisação das atividades.
Quais informações o laudo NR10 deve conter?
É importante que o laudo NR10 represente fielmente o retrato das condições das instalações elétricas avaliadas, por isso deve apresentar:
- Relatório Técnico das Inspeções (RTI);
- Laudo de instalações elétricas de média tensão;
- Laudo de instalações elétricas de baixa tensão;
- Diagnóstico da NR10;
- Prontuário das instalações elétricas;
- Laudo do sistema de proteção contra descargas atmosféricas (SPDA)
- Laudo de aterramento;
- Relatório de inspeção termográfica;
- Diagramas unifilares;
- Projeto de prevenção e combate a incêndio;
- Procedimentos e instruções técnicas;
- Fichas de controle de EPI;
- Controle de EPC;
- Resultados dos testes de isolação elétrica realizados em equipamentos de proteção individual e coletiva;
- Certificações dos equipamentos e materiais elétricos em áreas classificadas;
- Registro das inspeções;
- Relatório fotográfico com evidências;
- Relação de não conformidades encontradas durante a inspeção;
- Anotação de responsabilidade técnica (ART);
- Documentação comprobatória da qualificação, habilitação, capacitação e autorização dos trabalhadores e dos treinamentos realizados;
- Recomendações para o tratamento das não conformidades detectadas.
Quais são os documentos que compõem o laudo NR10?
Para oferecer uma visão geral sobre as instalações elétricas, o laudo NR10 precisa reunir uma série de informações. Veja quais documentos compõem ou ajudam na emissão do documento:
Prontuário de instalações elétricas (PIE)
O prontuário de instalações elétricas é a junção de todos os documentos das instalações elétricas, responsáveis por dar um panorama geral do sistema, como o laudo técnico elétrico, os laudos de auditorias, os projetos elétricos, as certificações de EPI e a descrição dos procedimentos de emergência.
Entre os principais documentos que compõem o PIE, destacamos:
- Instruções técnicas para realização de serviços;
- Análise preliminar de riscos (APR);
- Sinalização do canteiro de trabalho;
- Condições para uso de aterramento temporário;
- Laudo de certificado de autorização (CA);
- Laudo SPDA;
- Permissão de trabalho;
- Certificado de conformidade dos equipamentos;
- Plano de atendimento a situações de emergência;
- Procedimentos de segurança;
- Anotação de responsabilidade técnica (ART).
O PIE ajuda a centralizar as informações sobre o sistema elétrico e em casos de acidente, comprovar que os processos adotados estavam adequados.
Relatório técnico das inspeções (RTI)
O objetivo do RTI é identificar irregularidades e com isso ajudar na organização de um calendário de adequações. Por isso, esse tipo de inspeção avalia:
- Documentos dos trabalhadores;
- Documentos técnicos existentes;
- Documentos de outras inspeções e medições do SPDA;
- Memorial descritivo do projeto;
- Diagramas unifilares atualizados;
- Condições das instalações elétricas;
- Itens irregulares;
- Procedimentos de proteção e segurança;
- Trabalhos envolvendo altas tensões.
Depois de analisar todos esses pontos, um documento é criado contendo informações sobre a empresa e as instalações, descritivo do que foi encontrado durante as vistorias e recomendações para regularizações.
O cronograma de adequação é criado posteriormente, considerando algumas metodologias para elaboração dos planos de ação, como o 5w2h e a matriz gut.
Laudo de instalações elétricas de baixa tensão
Também é preciso que um laudo seja emitido considerando o nível de tensão das instalações, uma vez que as normas e diretrizes mudam a depender desse fator.
Em instalações com tensão nominal igual ou inferior a 1,0 kV CA (Corrente Alternada) ou 1,5 kV CC (Corrente Contínua), por exemplo, deve ser emitido o laudo de baixa tensão.
Nele devem constar os seguintes itens, norteados pela NBR 5410:
- Medidas de proteção contra choques elétricos;
- Medidas de proteção contra efeitos térmicos;
- Seleção e instalação das linhas elétricas;
- Seleção, ajuste e localização dos dispositivos de proteção;
- Presença, localização e adequação dos dispositivos de seccionamento e comando;
- Adequação dos componentes e das medidas de proteção às condições de influências externas existentes;
- Identificações dos componentes;
- Presença das instruções, sinalizações e advertências requeridas;
- Execução das conexões;
- Acessibilidade para manutenção e operação.
Laudo de instalações elétricas de média tensão
Já as instalações de altas tensões, que são aquelas com tensão nominal de 1,0 kV a 36,2 kV, precisam se basear nas diretrizes da NBR 14039, que determina que o laudo aborde as seguintes informações:
- Medidas de proteção contra choques elétricos, incluindo medições de distância relativas à proteção por barreiras ou invólucros, por obstáculos ou pela colocação fora de alcance;
- Presença de barreiras contra fogo e outras precauções contra propagação de incêndio;
- Seleção de condutores;
- Escolha e ajuste dos dispositivos de proteção e monitoramento;
- Presença e localização de dispositivos de seccionamento e comandos;
- Seleção dos componentes e das medidas de proteção de acordo com as influências externas;
- Identificação dos condutores neutros e de proteção;
- Presença dos diagramas unifilares, esquemas elétricos, avisos e outras informações similares;
- Identificação dos circuitos, dispositivos fusíveis, disjuntores, seccionadores, terminais, transformadores dentre outros;
- Correta execução das conexões;
- Acessibilidade para operação de manutenção;
- Medição das distâncias mínimas entre fase e neutro.
Laudo de Sistema de Proteção contra descargas atmosféricas (SPDA)
O laudo SPDA, por sua vez, é focado especificamente nos sistemas de proteção contra descargas atmosféricas, por isso sua inspeção dá conta apenas dessa parte do sistema elétrico.
Tendo como referência a NBR 5419, o laudo SPDA deve trazer dados como:
- Eficiência de funcionamento do sistema;
- Estado de conservação;
- Medição do aterramento;
- Análise de equipotencialização;
- Correspondência do sistema em comparação ao projeto;
- Adequação do sistema às necessidades da estrutura;
- Registros de descargas atmosféricas anteriores;
- Cumprimento de requisitos técnicos relacionados à cabos, conexões e malhas;
- Capacidade dos sistema para proteção da estrutura;
- Riscos presentes no sistema;
- Recomendações para aumentar a eficiência do sistema.
Laudo de aterramento
O laudo de aterramento ajuda a comprovar que o SPDA está funcionando corretamente, já que sem um sistema de aterramento interligado corretamente, as descargas elétricas não conseguem ser direcionadas ao solo e podem representar sérios riscos.
Para ser emitido da forma correta, esse documento precisa trazer as seguintes informações:
- Medição da resistência ôhmica do aterramento com terrômetro;
- Registro fotográfico da inspeção visual;
- Atestado de calibração do terrômetro;
- Requisitos cumpridos de acordo com a NR 10 e NBR 5419;
- Anotação de Responsabilidade Técnica (ART).

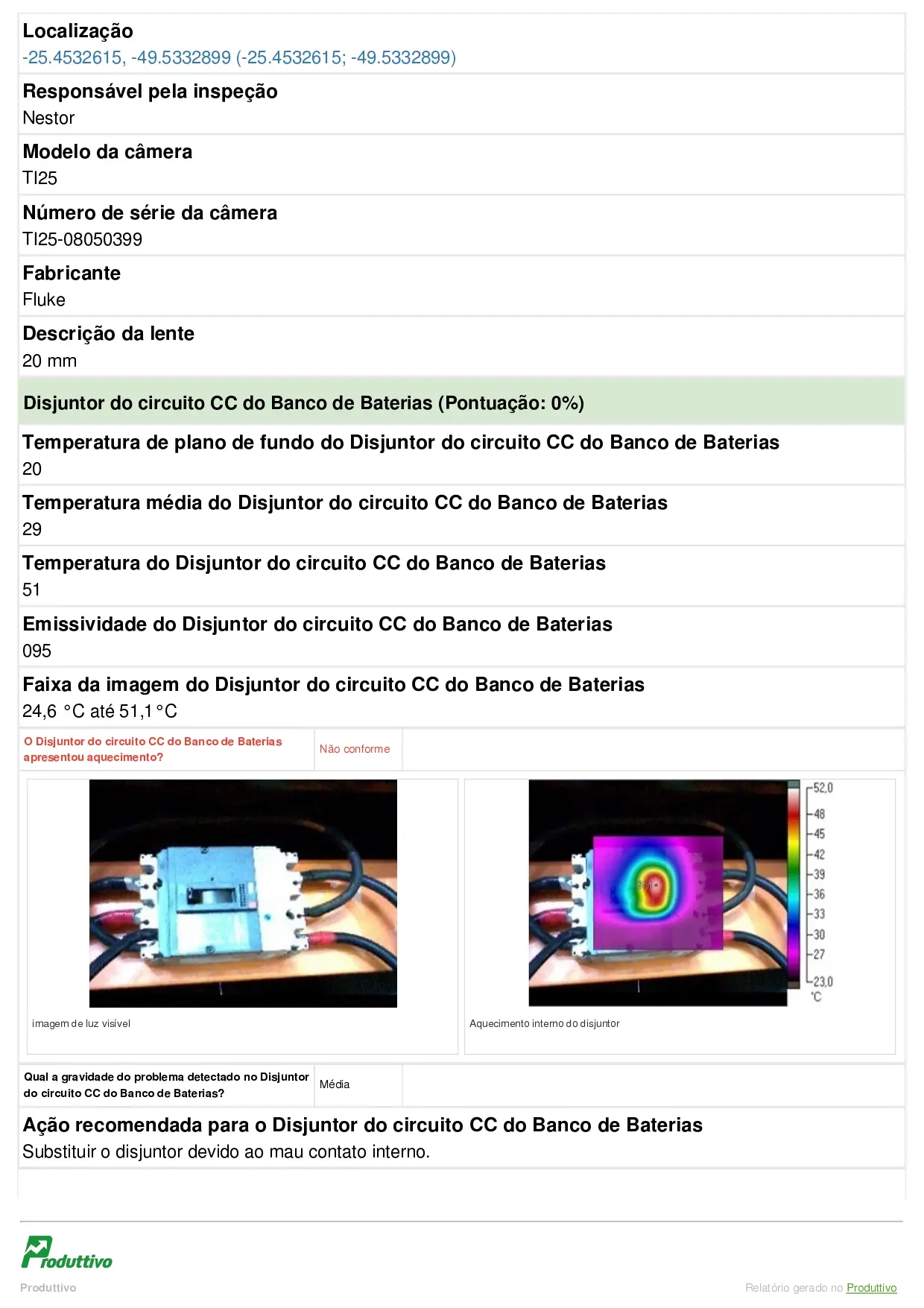

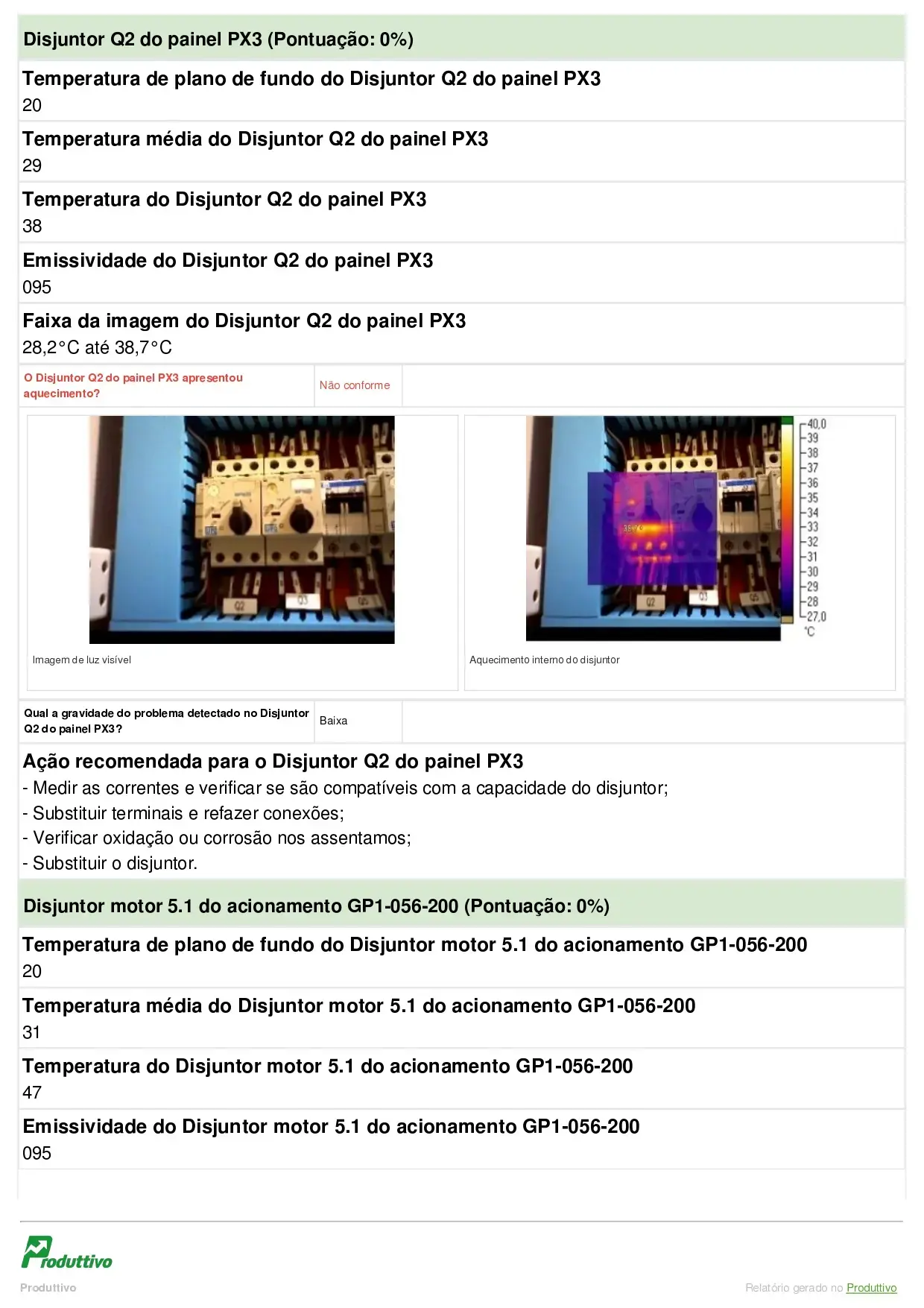

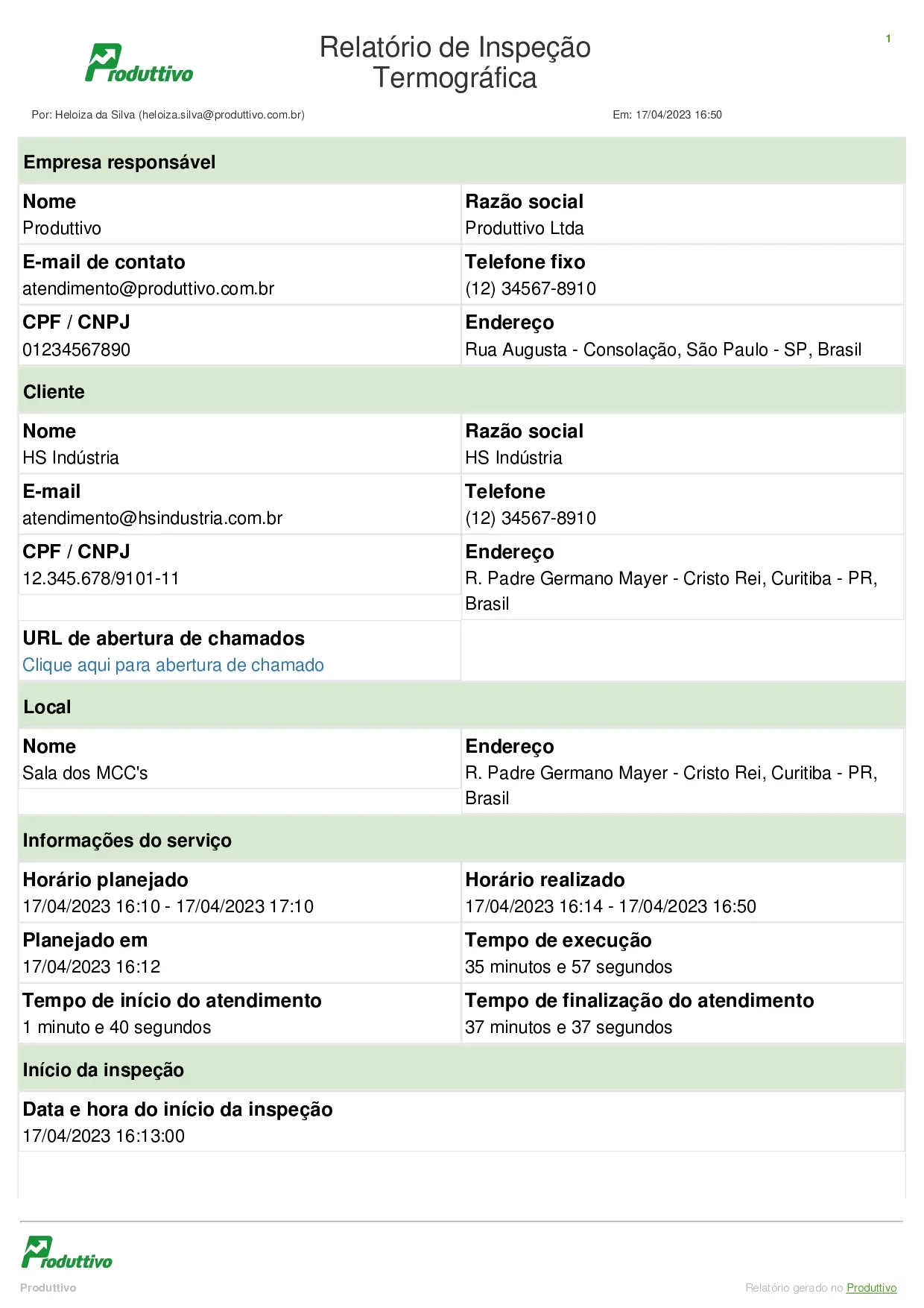

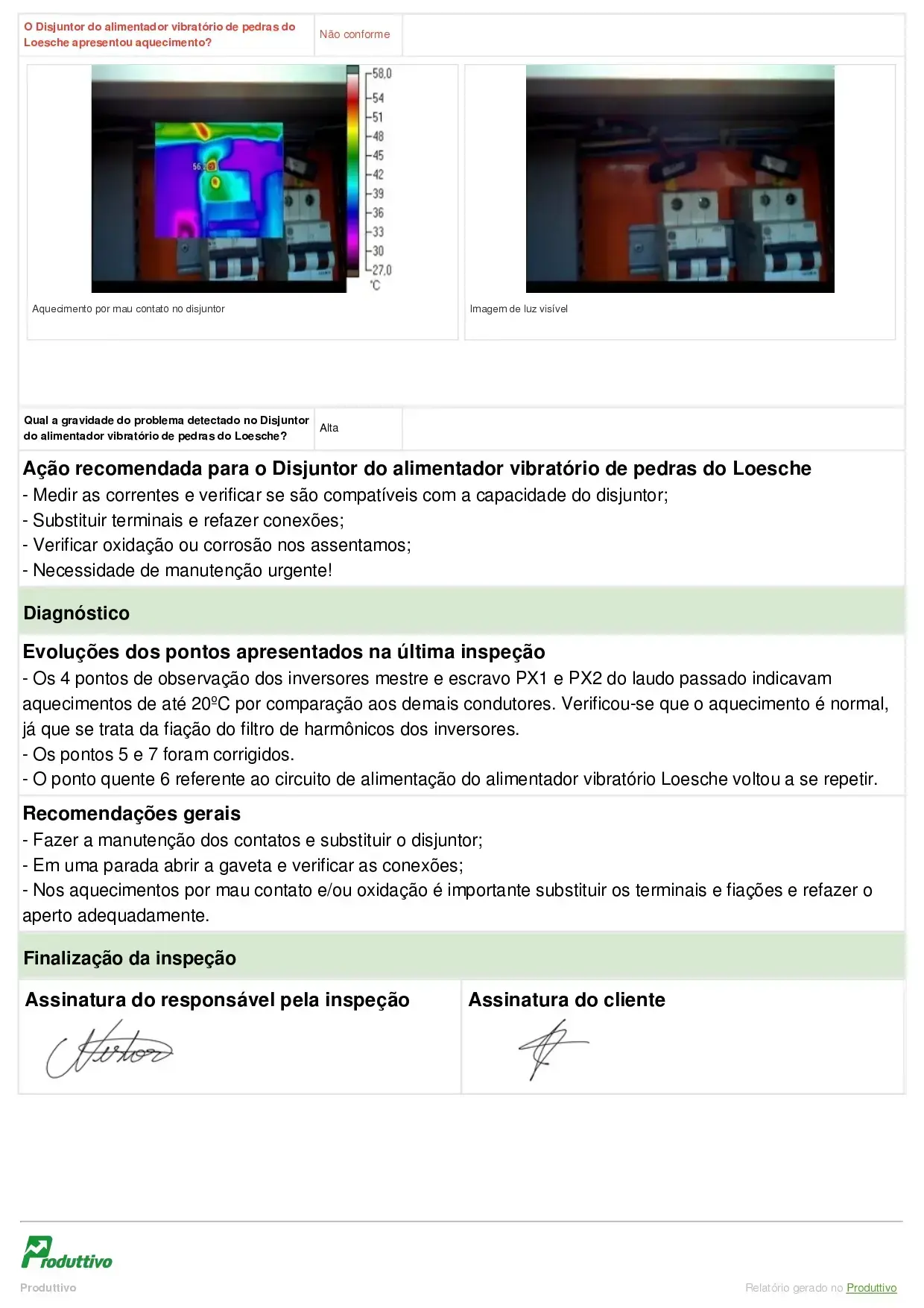

Relatório de inspeção termográfica
Integrante do laudo NR10, o relatório de inspeção termográfica deve trazer o registro das análises termográficas realizadas no sistema, com especificação dos componentes avaliados e suas respectivas temperaturas.
O ideal é que sejam feitos registros fotográficos dos valores e das imagens que o termovisor detectou para acompanhamento e comprovação. Veja um exemplo de relatório que pode ser gerado no Produttivo:
Através desse documento será possível identificar uma série de problemas que causam o superaquecimento das instalações elétricas, como:
- Desgastes;
- Oxidação;
- Sujeiras;
- Corrosões;
- Fugas de correntes;
- Fusíveis queimados;
- Disjuntores defeituosos;
- Circuitos desbalanceados;
- Sobrecargas;
- Conexões mal feitas.
Além do registro das temperaturas encontradas, o relatório termográfico também precisa trazer os problemas que ocasionaram o superaquecimento e soluções que podem ser aplicadas para resolver os problemas.
Por que fazer o laudo NR10?
Fazer o laudo NR10 e atualizá-lo conforme a recorrência indicada é fundamental porque evita uma série de problemas graves:
- Choques elétricos, incêndios e explosões;
- Queima de equipamentos;
- Ações trabalhistas;
- Prejuízos materiais;
- Impossibilidade de acionamento do seguro em casos de necessidade;
- Proibição do recebimento ou renovação do alvará de funcionamento;
- Autuação de órgãos fiscalizadores;
- Veto de recebimento de certificações internacionais como a ISO.
Modelo de laudo de instalações elétricas NR10 PDF
Uma forma muito utilizada de fazer o laudo NR10 é usando checklists de verificação, por isso preparamos dois modelos que contém os principais itens que devem ser inspecionados. Eles podem ser totalmente personalizados, mudando questões, tipos de resposta, cores e logo. Dá só uma olhada:
- Modelo de laudo elétrico NR10:
- Modelo de checklist NR 10:
O diferencial desses modelos é que eles são digitais, o preenchimento acontece no aplicativo do Produttivo e assim que a inspeção termina eles estão prontos para serem enviados em PDF ou Excel.
Isso acaba com todos os transtornos de relatórios feitos em papel, como rasuras, impossibilidade de anexação de fotos, esquecimentos e dificuldades de armazenamento.
Outra vantagem é que os laudos digitais contam com recursos que deixam o preenchimento mais ágil e seguro:
- Informações da empresa, do cliente e do serviço preenchidas automaticamente com base nos dados cadastrados no sistema;
- Bloqueio para anexação de fotos no relatório vindas da galeria;
- Fotos tiradas direto do aplicativo saem com marcação de data, horário e localização de onde foram tiradas, aumentando a confiabilidade;
- Campos textuais podem ser preenchidos por comando de voz;
- Questões de checklist geram pontuações, ficando mais fácil identificar as não conformidades;
- Coleta de assinaturas feita digitalmente na tela do celular ou tablet;
- E muito mais!
