Para profissionais que lidam com a segurança e a eficiência dos sistemas elétricos, o laudo técnico elétrico é um documento indispensável. Seja na instalação, manutenção ou inspeção de sistemas elétricos, ele assegura que a estrutura analisada está em conformidade com as normas vigentes e é segura para uso. Essencial em ambientes como shoppings, restaurantes, escritórios e comércios, esse laudo também é uma exigência legal em diversas situações.
Mais do que atender a requisitos legais, o laudo técnico elétrico desempenha um papel crucial na prevenção de problemas como falhas no sistema, acidentes e interrupções que podem impactar o funcionamento das edificações.
Neste artigo, você vai entender como elaborar um laudo técnico elétrico completo, quem pode emitir esse documento e quais pontos são indispensáveis para atender a todos os requisitos. Também incluímos um modelo gratuito para você testar. Boa leitura!
Experimente grátis: Modelo de laudo técnico elétrico digital
O que é um laudo técnico elétrico?
O laudo técnico elétrico, também chamado de laudo de instalações elétricas ou laudo técnico de instalação elétrica, é um documento que avalia o estado do sistema elétrico de uma edificação e sugere melhorias quando necessário. Além disso, ele verifica se as instalações seguem as normas regulamentadoras brasileiras, como as NBRs.
Esse documento pode ser exigido por órgãos públicos, como prefeituras e Corpo de Bombeiros, ou empresas privadas, como seguradoras. Também pode ser requerido por órgãos federais, como o Ministério do Trabalho e companhias de energia elétrica.
Para que serve o laudo elétrico?
O laudo elétrico é utilizado para inspecionar os sistemas elétricos, com a intenção de eliminar ou neutralizar os riscos potenciais de acidentes de origem elétrica. Ele identifica e resolve pequenas questões que podem se tornar problemas maiores, como choques elétricos, curtos-circuitos e incêndios.
O principal objetivo do documento é garantir a segurança das pessoas, dos equipamentos e das instalações, mas essa não é sua única função. O laudo técnico elétrico também serve para:
- Analisar a documentação do prédio e o histórico de manutenções preventivas das instalações elétricas;
- Comprovar a segurança das instalações perante a lei;
- Orientar futuras inspeções, manutenções e adequações;
- Oferecer segurança jurídica para administradores de imóveis, evitando acusações de negligência em casos de acidentes elétricos.
Quais os riscos de um laudo técnico elétrico inadequado?
Um laudo elétrico inadequado pode causar diversos prejuízos para os responsáveis e frequentadores da edificação. Vamos conferir os principais deles?
Risco de acidentes
Não inspecionar os equipamentos elétricos de maneira adequada aumenta drasticamente a chance de ocorrências como choques, explosões ou incêndios. Isso coloca em risco a saúde e a integridade de todos que frequentam a edificação.
Leia também: Prevenção e combate a incêndios
Não conformidade com normas
Não seguir as normas, além de comprometer a segurança do prédio, pode resultar em penalidades legais, como multas, interdições ou até interrupção momentânea ou definitiva de atividades, no caso de locais públicos e comerciais.
Desvalorização do imóvel
Instalações elétricas fora dos padrões de segurança e qualidade reduzem significativamente o valor de mercado da propriedade. Além disso, se a edificação não tiver um laudo técnico elétrico atualizado, pode enfrentar dificuldades em vendas ou locações, já que não garantem segurança aos futuros ocupantes.
Perda do seguro
A apresentação de laudos técnicos que comprovam a conformidade com a lei costuma ser uma exigência de seguradoras no processo de validação da cobertura.
Em acordos que já existem, sistemas fora de conformidade podem levar à negativa de indenizações no caso de sinistro, deixando os responsáveis sem amparo financeiro.
Quem pode fazer um laudo elétrico?
Somente engenheiros eletricistas e técnicos em eletrotécnica registrados no CREA (Conselho Regional de Engenharia e Agronomia) de seu estado podem elaborar um laudo elétrico. É obrigatório emitir uma Anotação de Responsabilidade Técnica (ART) para validar o documento.
Quais são os tipos de laudos elétricos?
Existem diferentes tipos de laudo técnico elétrico, cada um com um objetivo específico. Confira os principais:
Laudo de Instalações Elétricas
O documento avalia toda a estrutura elétrica de prédios residenciais, comerciais, industriais e públicos. Inclui inspeção de cabeamento, dispositivos de proteção, sistema de aterramento, quadros de distribuição e medição, padrão de entrada e transformadores.
Este laudo deve seguir as orientações da NBR 5410 e de outras leis federais e locais, estabelecendo as condições adequadas para instalações elétricas de baixa tensão.
Laudo de Danos Elétricos
O laudo de danos elétricos identifica problemas em instalações e equipamentos após eventos como surtos elétricos, queima de componentes ou curtos-circuitos. Ele é indicado para determinar as causas de falhas e propor soluções.
Laudo de Queima de Equipamento
Esse laudo é específico para entender os motivos que levaram à queima de equipamentos por conta de problemas elétricos e quais medidas podem ser tomadas para evitar recorrências.
Laudo para Manutenção Preventiva
Realizado regularmente, esse tipo de laudo serve para detectar problemas antes que eles causem danos maiores, aumentando a segurança e evitando o desperdício de eletricidade.
Sistema de Proteção Contra Descargas Atmosféricas
O laudo SPDA verifica se todo o sistema de proteção contra descargas atmosféricas está funcionando adequadamente, atendendo aos requisitos da NBR 5419. Assim, ele garante que o sistema está envolvido por uma blindagem de ótima condutividade elétrica e aterrada com uma espessura adequada.
Laudo de Aterramento
O laudo de aterramento é muito semelhante ao SPDA, que tem o intuito de proteger o usuário dos equipamentos contra qualquer tipo de descargas atmosféricas ou eletricidade estática.
Ele confirma a eficácia do aterramento elétrico e analisa se o tipo de esquema usado é o mais adequado para as condições da edificação.
Prontuário NR 10
O PIE, ou Prontuário das Instalações Elétricas, é previsto pela NR10. Trata-se de um conjunto de documentos que estabelece procedimentos e instruções técnicas de segurança e saúde, reunindo também a documentação das inspeções e medições do sistema de proteção contra descargas atmosféricas e aterramentos elétricos. É item obrigatório para empresas que possuem carga igual ou superior a 75kW.
Confira os itens que não podem faltar no Prontuário NR 10:
- Quais são os equipamentos de proteção coletiva e individual aplicáveis, conforme a NR 10;
- Certificações dos equipamentos e materiais elétricos;
- Resultados de testes de isolamento elétrico realizados em equipamentos de proteção individual e coletiva;
- Documentação atestando a qualificação da equipe de trabalho, bem como treinamentos realizados;
Apresentação de cronograma para adequações necessárias, bem como o relatório técnico de inspeções atualizado.
Quanto custa um laudo técnico elétrico?
O preço varia conforme o tamanho do prédio e a complexidade do sistema elétrico. Em média, a emissão do certificado de inspeção em um ambiente residencial pode custar entre R$500,00 e R$2.000,00. Em comércios, o valor pode ser um pouco mais alto, por volta de R$1.000,00 e R$3.000,00. Em indústrias ou outros empreendimentos de grande porte, os valores podem ser bem maiores, chegando a R$10.000,00.
Como fazer um laudo elétrico?
Agora, vamos te explicar o passo a passo para realização da inspeção e emissão do laudo técnico elétrico. É muito importante, como mencionamos anteriormente, que o trabalho seja executado por profissional devidamente habilitado e credenciado ao CREA do seu estado.
Instrumentos e ferramentas
Durante a inspeção, são realizadas diversas medições dos componentes elétricos, por isso, alguns equipamentos são indispensáveis para um bom trabalho. Vamos conferir os principais?
- Alicate amperímetro e multímetro: medições de correntes, tensões, etc.;
- Termômetro (megger): medição da resistência do sistema de aterramento;
- Megômetro: item que ajuda a medir o isolamento dos condutores, motores, etc.;
- Luxímetro: este item mede o índice de luminosidade do ambiente;
- Chave de fenda;
- Alicate universal;
- Jogo de chave allen;
- Jogo de chave combinada (boca x estriada);
- Equipamentos de proteção individual: luva, capacete, óculos de proteção, botas adequadas, etc.
- Máquina fotográfica ou smartphone: 0 registro fotográfico pode ser incluído no relatório final.
Qualquer outro material ou equipamento vai depender da complexidade das instalações elétricas a serem analisadas.
Inspeção visual, testes e medições
Com os materiais e equipamentos em mãos, chegou a hora de pôr a mão na massa. Por isso, alguns pontos das edificações não podem ficar de fora da inspeção. Conheça as principais atividades que devem ser realizadas e registradas no laudo:
- Entrada de energia: observação das condições de conservação de cabos, dispositivos, aterramento, além de outros pontos sobre fornecimento de energia. É preciso anotar qualquer entrada que esteja fora do padrão, orientando as soluções.
- Quadro de distribuição de circuitos:
- Verificação da quantidade de circuitos, se existem circuitos de reserva e quais cargas são alimentadas pelos mesmos.
- Verificar se há quedas de tensão entre a entrada de energia e o quadro.
- Se possível, medir as correntes por fase e fase-neutro.
- Investigar se o disjuntor não está com aquecimento excessivo.
- Iluminação: estudo de quais são os tipos de luminárias e lâmpadas utilizadas, bem como o estado de conservação. Medição do nível de iluminação e comparação com as recomendações fornecidas pelas normas.
- Tomadas: verificação para garantir que estão dentro dos padrões da ABNT, recebendo os condutores nas cores padronizadas. Medição das tensões.
- SPDA – Sistema de Proteção Contra Descargas Elétricas: investigação sobre qual é o SPDA utilizado e se ele está atendendo às normas vigentes.
- Aterramento: verificação da existência de aterramento funcional e/ou de proteção, bem como qual esquema é utilizado (TN-C, TN-S ou TT). Medição da resistência do aterramento.
Análise e diagnóstico
A partir da análise detalhada das observações e resultados obtidos na etapa anterior, as possíveis irregularidades devem ser diagnosticadas. Então, é necessário indicar quais medidas devem ser tomadas para corrigir ou atualizar o sistema elétrico, tornando-o mais seguro e garantindo a conformidade com as normas vigentes.
Elaboração de relatório
O último passo é documentar as conclusões e recomendações e organizar um documento único juntamente com os registros de todos os procedimentos realizados e seus resultados. Este relatório será a base para a tomada de decisões sobre as mudanças nas instalações elétricas.
Laudo técnico elétrico PDF
As inspeções possuem vários detalhes e, por isso, gerar o relatório de serviço pode se tornar um dos maiores desafios dos técnicos e gestores.
Com o Produttivo esses problemas acabam, pois a equipe que vai a campo conta com um aplicativo que permite a orientação do trabalho por meio do preenchimento de checklists e gera automaticamente um relatório que pode ser exportado com poucos cliques.
Assim, o técnico não corre o risco de esquecer de realizar pequenos procedimentos que fazem total diferença no diagnóstico final e o gestor pode direcionar o passo a passo e ter o serviço registrado sem nenhum esforço.

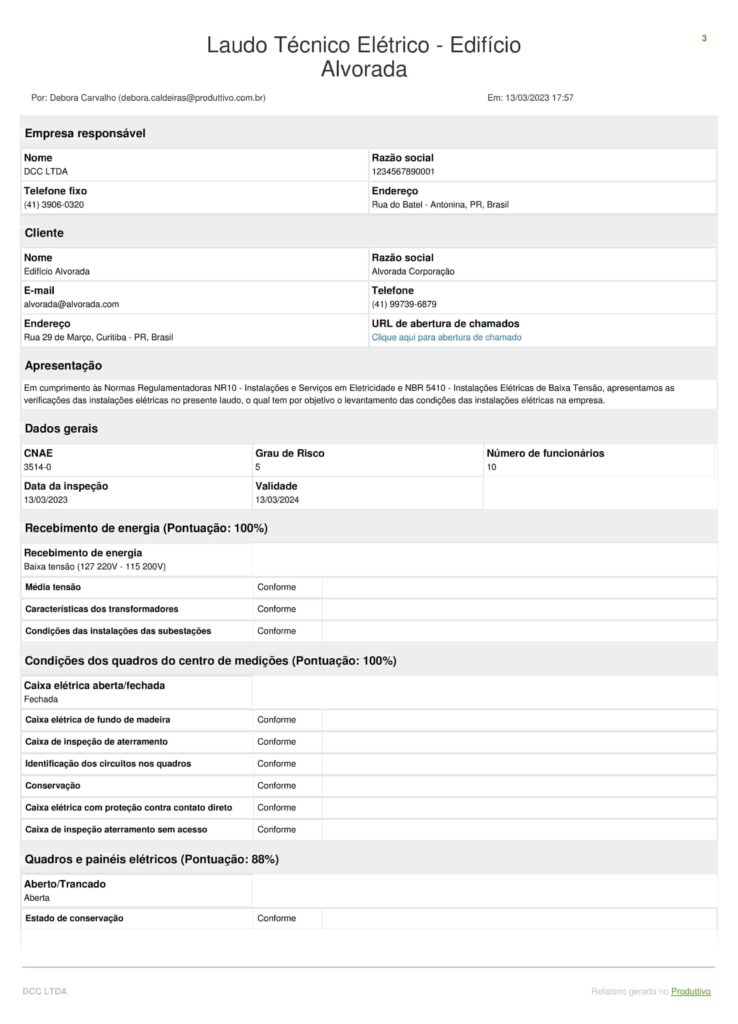

Além disso, o nosso sistema disponibiliza dezenas de modelos de checklists prontos para você usar ou editar da maneira que quiser. Veja um exemplo de laudo técnico elétrico gerado no Produttivo:
Experimente esse modelo gratuitamente e adapte de acordo com as suas necessidades!
