O laudo NR13 é o documento gerado após inspeções realizadas em vasos de pressão, caldeiras, tubulações e tanques metálicos de armazenamento. Ele contribui para adequação à norma e facilita a identificação de não conformidades.
Entenda a importância do documento, consequências de sua não emissão e tenha acesso a um modelo digital pronto para usar, com recursos que automatizam a produção de relatórios.
Modelo pronto: Checklist NR13 digital
- O que é laudo NR13?
- Para que serve o laudo NR13?
- O que diz a NR13?
- Como funciona a inspeção NR13?
- Quando o laudo NR13 deve ser feito?
- Quais informações o laudo NR13 deve conter?
- Qual a validade do laudo NR13?
- Quem pode emitir laudo NR13?
- Como fazer um laudo NR13?
- Quais são as consequências para as empresas que não emitem o laudo NR13?
- Qual a importância do laudo NR13?
- Modelo de laudo NR13 PDF
O que é laudo NR13?
O laudo NR13 é um documento técnico, emitido após a realização de inspeções em equipamentos estipulados e regidos pela norma regulamentadora nº 13.
Durante a visita técnica, os profissionais realizam uma série de verificações e testes que avaliam a segurança dos equipamentos.
É no laudo NR13 que ficam registradas as informações sobre a inspeção, com todo o parecer técnico sobre as instalações analisadas, contendo descrições das principais não conformidades observadas e recomendações de adequações.
Esse é um documento obrigatório segundo a própria norma de segurança e indispensável para as empresas que precisam obter ou renovar o Auto de Vistoria do Corpo de Bombeiros (AVCB).
Exemplo de laudo de NR13
Desde que apresente as principais informações exigidas sobre os equipamentos avaliados, o laudo de NR13 pode ser emitido em diferentes formatos.
Um dos modelos é o checklist, uma lista de verificação que ajuda a guiar a inspeção da equipe técnica, para que nenhum item fique de fora da vistoria e também para comprovar que todos os itens exigidos foram de fato avaliados.
Veja um modelo pronto de laudo NR13 no formato de checklist e totalmente digital, que pode ser utilizado no sistema do Produttivo:
Experimente o modelo de checklist NR13
O diferencial dos modelos digitais é que eles eliminam a necessidade de uso do papel, deixando tudo mais rápido e prático: o preenchimento acontece no aplicativo (sem a necessidade de conexão com a internet), o laudo já sai configurado e pronto para ser enviado a clientes ou gestores e as informações são armazenadas em nuvem, facilitando a consulta e criação de histórico.
Para que serve o laudo NR13?
O laudo NR13 serve para registrar e documentar a situação de equipamentos como vasos de pressão, caldeiras, tubulações e tanques metálicos de armazenamento.
Através do documento é possível garantir que os sistemas estão seguros para operação e que se existirem não conformidades, elas serão identificadas e passarão por adequações para que não representem nenhum risco aos trabalhadores.
Isso evita que acidentes como rompimentos e explosões aconteçam e garante que a vida dos trabalhadores seja preservada.
Experimente também: Modelo de checklist de segurança do trabalho para adequação de normas de segurança
O que diz a NR13?
A norma regulamentadora NR 13 é a responsável por estabelecer regras e diretrizes para ambientes de trabalho que tenham caldeiras, vasos de pressão, tubulações e tanques metálicos de armazenamento.
Em seu texto a norma determina como deve ser os seguintes procedimentos:
- Instalação dos equipamentos;
- Processos para garantir a segurança na operação dos equipamentos;
- Inspeções de segurança;
- Capacitação e treinamento dos colaboradores;
- Requisitos para certificação de serviço próprio de inspeção de equipamentos (SPIE).
As inspeções são realizadas de acordo com o tipo de equipamento a ser avaliado e devem acontecer de forma constante. O prazo também é estipulado dependendo da categoria e das recomendações dispostas na própria NR13.
Quais equipamentos se enquadram na NR13?
Conforme disposto na NR13, devem responder a essa normativa os equipamentos que apresentarem as características descritas no item 13.2.1, que também estão descritos abaixo:
- Caldeiras com pressão superior a 60 kPa (0,61 kgf/cm²);
- Vasos de pressão cujo produto P.V seja superior a 8, onde P é o módulo da pressão máxima de operação em kPa e V o seu volume interno em m³;
- Vasos de pressão que contenham fluidos da classe A, especificados na alínea “a” do subitem 13.5.1.1.1, independente do produto P.V;
- Recipientes móveis com P.V superior a 8, onde P é o módulo da pressão máxima de operação em kPa, ou com fluidos da classe A, especificados na alínea “a” do subitem 13.5.1.1.1;
- Tubulações que contenham fluidos de classe A ou B, conforme as alíneas “a” e “b” do subitem 13.5.1.1.1, ligadas a caldeiras ou vasos de pressão abrangidos por esta NR;
- Tanques metálicos de armazenamento, com diâmetro externo maior do que três metros, capacidade nominal acima de vinte mil litros, e que contenham fluidos de classe A ou B, conforme as alíneas “a” e “b” do subitem 13.5.1.1.1 desta NR.
Entre os exemplos de equipamentos que se enquadram na NR13 podemos citar: autoclaves, compressores de ar, pulmões de ar comprimido, panelas de cocção, reservatórios de óleo, máquina de jato, cilindros rotativos pressurizados, entre outros.
Como funciona a inspeção NR13?
As inspeções são dividas em: inspeção de segurança inicial, periódica e extraordinária e devem acontecer levando em conta alguns critérios:
- Inspeção inicial: realizada depois que os equipamentos são instalados e antes de começarem a operar. Nessa fase são realizados o teste de estanqueidade, bem como exames internos e externos;
- Inspeção periódica: depois que os equipamentos estão funcionando, a NR13 determina que de tempos em tempos inspeções sejam realizadas para garantir a conformidade dos equipamentos e antecipar falhas. A frequência recomendada varia com o tipo de equipamento;
- Inspeção extraordinária: deve acontecer mediante falha dos equipamentos ou quando eles forem mudados de local, passarem por alterações ou recomeçarem a operar depois de um tempo de inatividade.
Também é comum que alguns procedimentos e ações sejam realizados durante as inspeções pela equipe técnica, como:
- Realização de uma inspeção visual na parte externa do equipamento;
- Avaliação da integridade do equipamento;
- Análise do ambiente em que ele está instalado;
- Realização do teste hidrostático;
- Averiguação de rachaduras através do uso do ultrassom e de líquido penetrante;
- Análise dos dispositivos de segurança como válvulas e manômetro de pressão;
- Calibragem da válvula de segurança e do manômetro;
- Registro fotográfico dos equipamentos e de recomendações técnicas;
- Reconstituição de prontuário.
Experimente: Modelo de relatório fotográfico para comprovação de serviços
Quando o laudo NR13 deve ser feito?
O laudo NR13 deve ser emitido conforme as especificações dos equipamentos avaliados. Veja quando deve acontecer a inspeção e emissão do relatório em cada caso:
Laudo NR13 caldeiras
A definição da periodicidade de realização da inspeção periódica em caldeiras é definida pela categoria a qual pertencem, confira:
| Tipo de caldeira | Periodicidade |
| Categoria A e B | 12 meses |
| Caldeiras de recuperação de álcalis de qualquer categoria | 18 meses |
| Caldeiras da categoria A (desde que aos doze meses sejam testadas as pressões de abertura das válvulas de segurança) | 24 meses |
| Caldeiras de categoria B com sistema de gerenciamento de combustão – SGC que atendam ao disposto no Anexo IV | 30 meses |
Laudo NR13 vasos de pressão
Para vasos de pressão, a frequência de emissão do Laudo NR13 e a realização das inspeções variam conforme a existência ou não do Serviço Próprio de Inspeção de Equipamentos (SPIE) e com a classe a qual os equipamentos pertencem. Confira as regras:
Estabelecimentos sem SPIE
| Categoria | Exame externo | Exame interno |
| I | 1 ano | 3 anos |
| II | 2 anos | 4 anos |
| III | 6 anos | 6 anos |
| IV | 4 anos | 8 anos |
| V | 5 anos | 10 anos |
Vasos de pressão com SPIE
| Categoria | Exame externo | Exame interno |
| I | 3 anos | 6 anos |
| II | 4 anos | 8 anos |
| III | 5 anos | 10 anos |
| IV | 6 anos | 12 anos |
| V | 7 anos | a critério |
Laudo NR13 tubulações
O prazo para realização de inspeção em tubulações deve seguir as periodicidades estabelecidas nos tópicos anteriores, considerando o vaso de pressão ou a caldeira mais críticos ligados à elas.
Os prazos podem até ser duplicados, desde que levem em conta o limite máximo de 10 anos e as recomendações e avaliações dos profissionais habilitados.
Na hora da elaboração do plano de inspeção, os técnicos também podem decidir se eles serão elaborados por tubulação, linha ou sistema.
Laudo NR13 tanques
Os intervalos de inspeções de segurança periódicas dos tanques devem atender aos prazos estabelecidos no programa de inspeção elaborado pelos responsáveis técnicos, de acordo com códigos ou normas aplicáveis.
Quais informações o laudo NR13 deve conter?
O laudo NR13 deve apresentar as seguintes informações:
- Dados presentes na placa de identificação dos equipamentos;
- Categoria a qual o equipamento pertence;
- Tipo de equipamento;
- Tipo de inspeção realizada;
- Data de início e de finalização da inspeção;
- Descritivo da inspeção com testes, exames e medições realizadas;
- Registros fotográficos e evidências de não conformidades;
- Resultados das inspeções;
- Relação de itens exigidos pela NR13 com destaque para os não atendidos;
- Recomendações de adequações necessárias;
- Parecer sobre a integridade da caldeira;
- Data prevista para a próxima inspeção;
- Identificação do responsável pela inspeção (nome, assinatura e número do registro no conselho profissional).
Além disso, junto ao laudo NR13 devem ser apresentados a Anotação de Responsabilidade Técnica (ART) e o Certificado de Calibração dos Equipamentos de Medição.
Modelo personalizável: Relatório de visita técnica para registro das inspeções
Qual a validade do laudo NR13?
A validade do laudo NR13 depende do tipo de equipamento e da categoria a qual pertence, mas geralmente equivale a um período entre 1 e 5 anos, não podendo ultrapassar o prazo máximo de 10 anos.
Já a recomendação de técnicos da área é para que a inspeção para emissão do documento seja realizada no mínimo uma vez ao ano.
Quem pode emitir laudo NR13?
A emissão do laudo NR13 deve ser realizada por um profissional habilitado, como o engenheiro mecânico, que tem conhecimentos sobre instalação, inspeção, operação e manutenção dos equipamentos em questão.
Quando necessário, o engenheiro também poderá ser auxiliado por técnicos de segurança do trabalho que tenham conhecimentos sobre a NR13.
Como fazer um laudo NR13?
Para fazer o laudo NR13 é necessário ficar atento a alguns detalhes, por isso preparamos um passo a passo com dicas de como criar e emitir o documento, sem erros. Confira:
1. Comece pela reconstituição de prontuário
A reconstituição do prontuário é um documento que todo equipamento regido pela NR13 deve obrigatoriamente apresentar. Geralmente ele é fornecido pelo fabricante, mas em casos de extravios ou perdas, deve ser refeito o quanto antes.
O profissional responsável pela inspeção pode fornecer esse documento, nesses casos o procedimento é o seguinte:
- Analisar e reunir as documentações dos equipamentos;
- Descrever os dados de identificação dos equipamentos;
- Mapear os procedimentos usados na construção e fabricação;
- Realizar uma análise dimensional e o calcular o PMTA (Pressão Máxima de Trabalho Admissível) e a espessura mínima requerida para operar na pressão de trabalho atual;
- Documentar o processo de monitoramento do funcionamento dos equipamentos;
- Fazer uma inspeção visual nas instalações e nos equipamentos.
2. Mapeie o que deve ser checado durante a inspeção e crie um checklist
O processo de inspeção começa muito antes da visita técnica. Os primeiros passos são dados já no mapeamento dos pontos que devem ser avaliados durante as vistorias.
Por isso, a dica aqui é criar uma lista de verificação em formato de checklist que sirva para orientar as checagens, estabelecendo uma ordem que faça sentido para a inspeção e que a torne mais ágil.
Comece consultando a NR13 e incluindo nessa lista todos os pontos que já são do seu conhecimento e que devem ser cumpridos pela empresa.
Divida os itens a serem averiguados em seções (documentação, dispositivos de segurança, teste hidrostático, etc) e junte questões sobre um mesmo tema.
Para facilitar a identificação de não conformidades, garanta que o modelo de formulário permita os seguintes tipos de resposta: “Conforme”, “Não conforme” e “Não se aplica”.

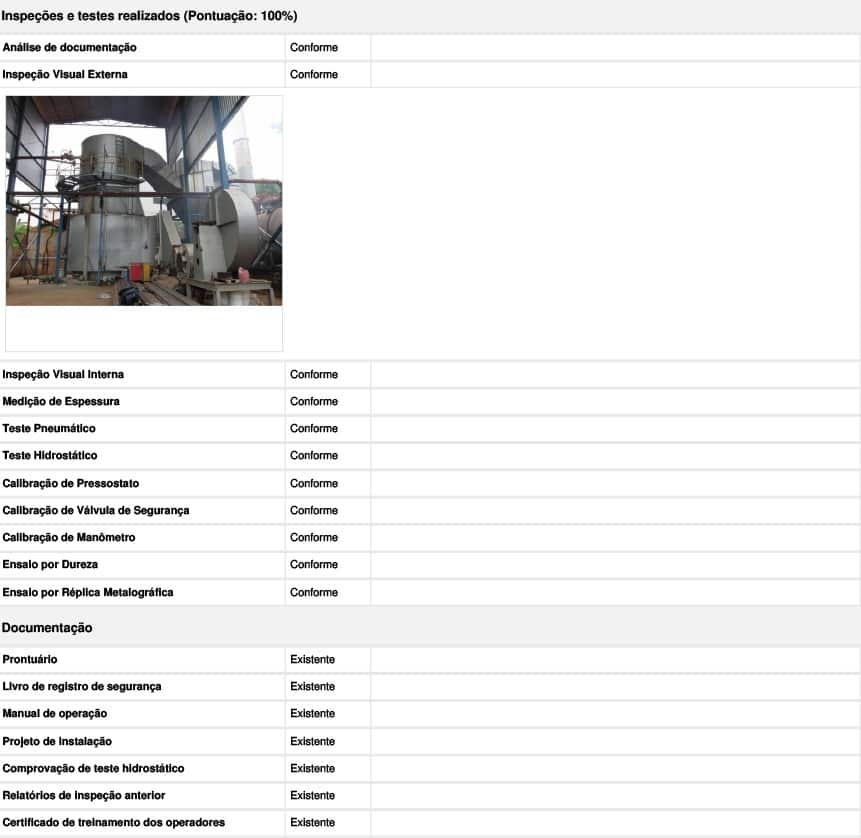

Veja um exemplo de como pode ser a organização do seu checklist:
Lembre-se também de deixar campos para anotações das medições, descrição das recomendações de adequações e finalize coletando as assinaturas.
3. Realize a inspeção NR13 coletando informações
Com a reconstituição do prontuário em mãos e com o checklist pronto, a equipe técnica está preparada para começar a inspecionar os equipamentos conforme as diretrizes da NR13.
A partir daí o processo deve ser o seguinte:
- Analise o histórico dos equipamentos e os relatórios de inspeções anteriores;
- Busque mais informações sobre os equipamentos e sua operação no Livro de Registro de Segurança;
- Avalie o projeto de instalação dos equipamentos;
- Realize uma inspeção externa;
- Realize uma inspeção interna;
- Meça a espessura do ultrassom;
- Realize o teste hidrostático;
- Analise a solda.
Registre tudo o que foi feito nos campos do checklist e não se esqueça de anexar evidências fotográficas que comprovem as informações apresentadas, como as não conformidades. Veja um exemplo:
4. Emita o laudo NR13
Finalize emitindo o laudo NR13 e se certificando que o documento apresentado contém todos os requisitos básicos exigidos pela norma. Para nortear sua análise, faça perguntas como:
- Quais requisitos da NR13 foram avaliados?
- Quais requisitos foram cumpridos e quais aqueles que apresentam irregularidades?
- Quais foram os cálculos e medições realizados?
- Quais recomendações e planos de ação a equipe técnica determina para itens identificados como “não conformes”?
- Foram apresentadas imagens para comprovação das informações apontadas no relatório?
Para saber se o documento está adequado, todas essas perguntas devem ser respondidas através das informações apresentadas no laudo NR13.
Quais são as consequências para as empresas que não emitem o laudo NR13?
As empresas que não apresentarem os relatórios exigidos pela NR13 podem ser penalizadas com multas.
Confira alguns valores de acordo com o tipo de infração:
- Falta da placa de identificação: entre R$ 400,00 e R$1.700,00 por equipamento;
- Falta do prontuário: entre R$ 716,00 e R$3.480,00 por equipamento;
- Falta do registro de segurança: entre R$ 1.431 e R$6.682 por equipamento;
- Falta do laudo NR13: entre R$ 4.000,00 e R$ 20.000,00 por equipamento.
Qual a importância do laudo NR13?
O principal objetivo do laudo NR13 é garantir a segurança na operação dos equipamentos, prevenindo a ocorrência de acidentes e garantindo um ambiente de trabalho sem riscos.
Além disso, o documento também evita:
- Problemas com a obtenção/renovação do AVCB, emitido pelo Corpo de Bombeiros;
- Problemas com a apólice e seguro;
- Multas e paralisação das operações;
- Danificação de equipamentos.
Modelo de laudo NR13 PDF
Em busca de um modelo de laudo NR13 que facilite o registro e execução das inspeções? No Produttivo você cria laudos e relatórios totalmente digitais, aposentando o papel e tendo todas as informações na palma da mão.

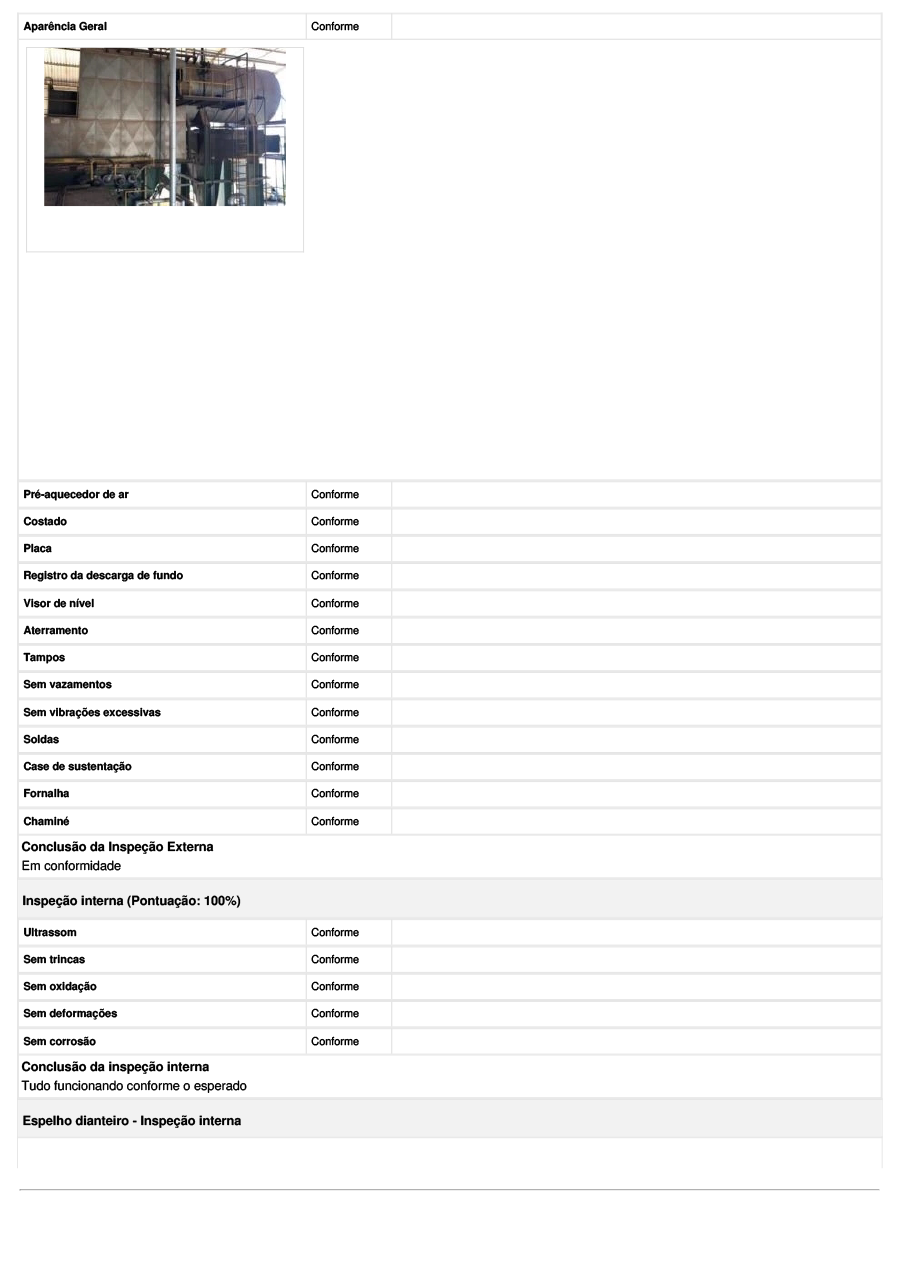

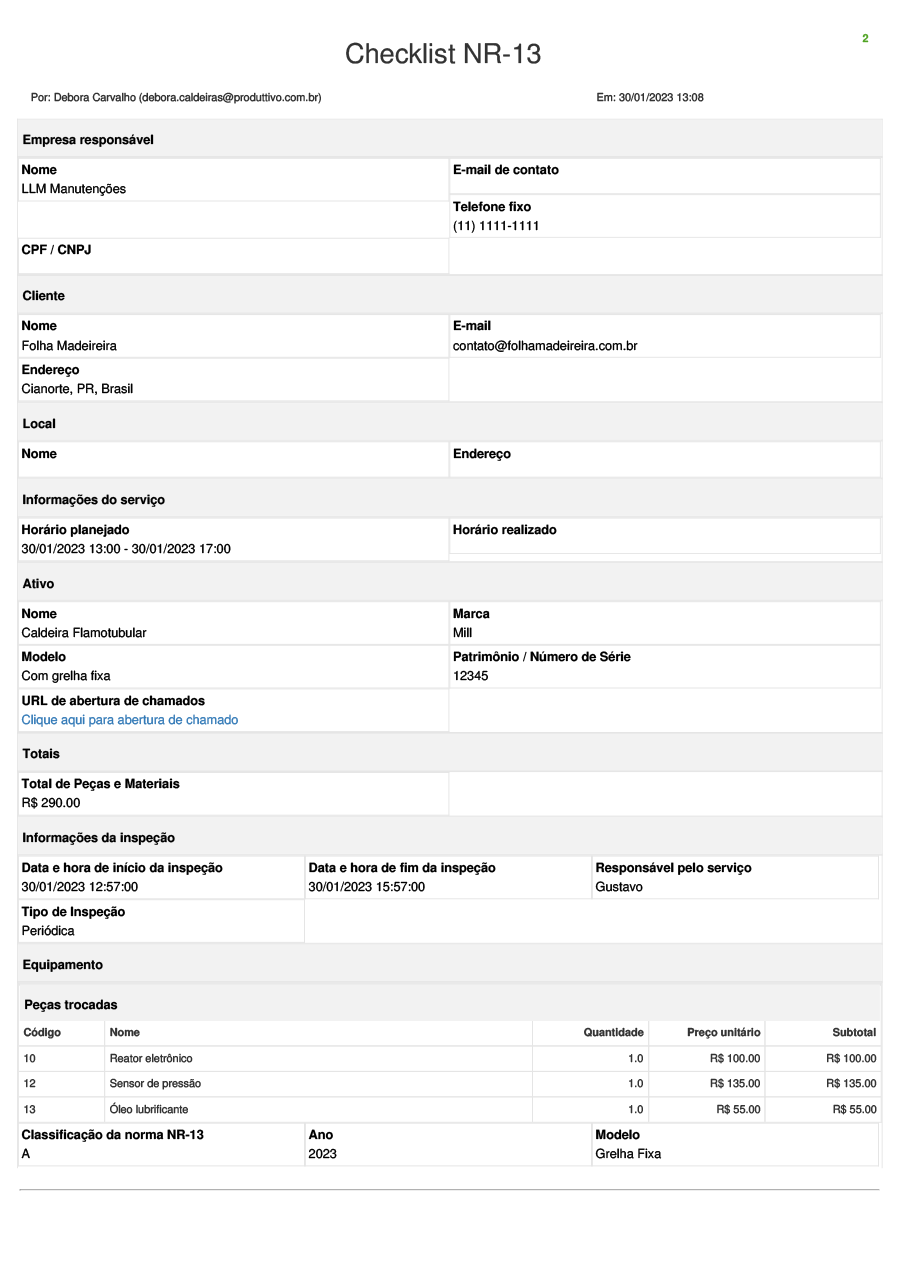

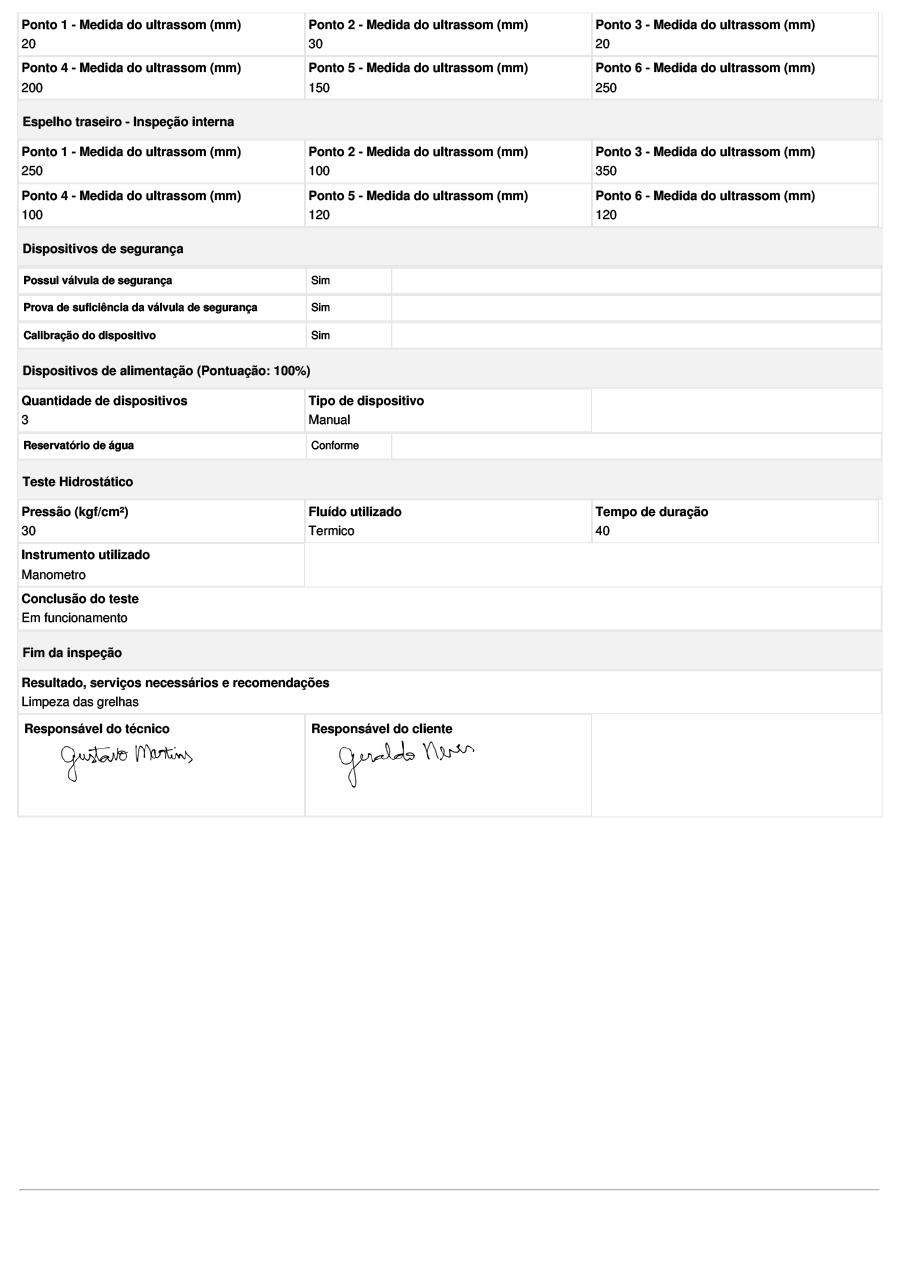

Confira um modelo pronto de laudo NR13 que pode ser testado e personalizado no sistema:
O modelo reúne mais de 65 questões em formato de checklist para identificação de não conformidades e apresenta campos para registro do teste hidrostático e de recomendações de adequações.
Outro diferencial dos laudos emitidos no sistema do Produttivo são os recursos que deixam o preenchimento mais ágil para a equipe em campo e que aumentam a confiabilidade e segurança das informações apresentadas, evitando fraudes. Entre os recursos estão:
- Preenchimento automático de dados da empresa, do cliente e do equipamento que eliminam a necessidade de preenchimento manual a cada inspeção;

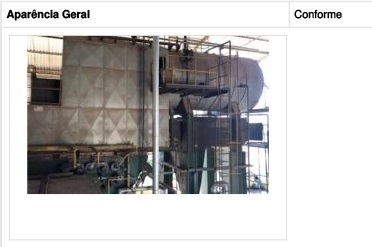

- Fotos tiradas na hora e anexadas direto ao relatório final com marcação de data, horário e local de onde foram tiradas;
- Possibilidade de bloquear a inclusão de imagens vindas da galeria para eliminar fraudes;
- Possibilidade de preenchimento por voz em campos textuais, economizando tempo da equipe em campo;
- Marcação automática da localização de onde o preenchimento foi realizado;
- Questões de checklist com pontuação, facilitando a identificação de itens não conformes;
- Assinaturas digitais.
Use um dos modelos disponíveis ou crie o seu próprio modelo e experimente todas as funcionalidades do Produttivo! Além da criação de relatórios é possível agendar serviços, notificar a equipe técnica pelo celular, acompanhar a realização das atividades, receber e gerenciar chamados, além de acompanhar indicadores.
Faça seu cadastro e tenha acesso a todas as funcionalidades liberadas enquanto durar o período de teste.
