A manutenção de caldeiras é uma etapa muito importante para garantir o funcionamento de sistemas a vapor, a segurança dos operadores e a preservação dos equipamentos.
Por operarem sob alta pressão para gerar energia, as caldeiras possuem vários procedimentos de inspeção e manutenção. Vamos conhecer quais são eles?
No artigo a seguir, entenda qual a importância da manutenção de caldeiras, o que pode acontecer caso ela não seja feita corretamente, e aproveite um modelo de checklist gratuito e pronto para usar nas suas inspeções. Acompanhe!
Teste grátis: Modelo digital de checklist NR-13 para caldeiras e vasos de pressão
- O que é a manutenção de caldeiras?
- Por que a manutenção de caldeiras é importante?
- Qual a NR que fala da manutenção de caldeiras?
- Quais os riscos de não fazer a manutenção de caldeiras?
- Quais são os fatores que comprometem o funcionamento da caldeira?
- Como fazer a manutenção de caldeiras?
- Quais são as etapas da manutenção de caldeiras?
- Quais os tipos de inspeção feitos em caldeiras?
- Qual a periodicidade da manutenção de caldeiras?
- Modelo de checklist NR-13 para manutenção de caldeiras
O que é a manutenção de caldeiras?
A manutenção de caldeiras é o conjunto de atividades realizadas para garantir o bom funcionamento e a segurança desses equipamentos, que são usados para gerar vapor ou aquecer água em diversos processos industriais e comerciais.
Ela pode ser dividida em três tipos principais de manutenção:
- Manutenção preventiva: consiste em inspeções regulares e intervenções programadas para evitar falhas e desgastes excessivos. Envolve a limpeza de componentes, lubrificação de peças, verificação de válvulas de segurança, monitoramento de pressão e temperatura, e análise da qualidade da água para evitar corrosão e incrustações;
- Manutenção corretiva: envolve reparos emergenciais em caso de falha ou parada da caldeira, como troca de peças danificadas ou ajustes necessários. Esse tipo de manutenção é mais custoso, pois pode interromper a produção e exigir substituição urgente de componentes;
- Manutenção preditiva: utiliza tecnologias avançadas (como análise de vibração e monitoramento por ultrassom) para detectar problemas antes que causem falhas. Com ela, é possível prever o momento ideal para intervenções, minimizando custos e paradas não planejadas.
A manutenção adequada é essencial para aumentar a vida útil da caldeira e garantir a segurança de todos os envolvidos na sua operação.
Por que a manutenção de caldeiras é importante?
A manutenção de caldeiras é importante por diversos motivos, principalmente para garantir a segurança dos trabalhadores envolvidos e a conformidade com normas regulamentadoras. Vamos entender melhor:
Segurança
Caldeiras operam sob alta pressão e temperatura, o que representa riscos de explosão e incêndios, podendo causar acidentes graves. A manutenção de caldeiras identifica e corrige problemas como falhas de válvulas de segurança, corrosão e vazamentos, reduzindo o risco de acidentes.
Eficiência energética
Caldeiras em bom estado consomem menos combustível, pois a eficiência de combustão e transferência de calor é otimizada. Incrustações, corrosão e sujeiras reduzem a eficiência energética e aumentam o consumo de combustível, gerando custos desnecessários.
Redução de custos de operação
Evitar paradas inesperadas significa menos gastos com reparos emergenciais e perdas de produção. A manutenção preventiva de caldeiras ajuda a reduzir o número de manutenções corretivas, que costumam ser mais caras e exigem mais tempo de inatividade.
Vida útil
Manter a caldeira em boas condições evita o desgaste prematuro de peças e estruturas, prolongando sua vida útil e reduzindo a necessidade de trocas ou grandes reformas.
Conformidade com normas e regulamentações
No Brasil, as normas regulamentadoras do Governo Federal exigem inspeções e manutenções periódicas em caldeiras devido aos riscos envolvidos. A manutenção ajuda a garantir que a operação esteja em conformidade com as normas e evite multas ou sanções.
Qual a NR que fala da manutenção de caldeiras?
A norma regulamentadora que fala sobre a manutenção de caldeiras, vasos de pressão, tubulações e tanques metálicos de armazenamento é a Norma Regulamentadora nº 13.
Ela estabelece os “requisitos mínimos para a gestão da integridade estrutural” desses equipamentos, o que inclui a manutenção adequada, bem como sua instalação, operação e inspeção.
O objetivo da norma é preservar a saúde e a segurança dos trabalhadores que operam as caldeiras e outros ativos abrangidos pela NR-13.
Quais os riscos de não fazer a manutenção de caldeiras?
Você já conhece as vantagens da manutenção de caldeiras, mas sabia que não fazê-la pode apresentar riscos? Veja quais são eles:
Acidentes de trabalho
Caldeiras mal conservadas podem causar acidentes de trabalho, ameaçando a saúde e a segurança dos operadores, e prejudicando as operações da empresa.
Explosões e incêndios
Se os dispositivos de segurança não forem devidamente calibrados, acidentes mais graves, como explosões e incêndios, podem acontecer. A corrosão das partes também pode causar acidentes com consequências severas.
Paradas não planejadas
As paradas não planejadas causadas por falha podem pausar as operações da empresa e assim comprometer a qualidade do produto final e o cumprimento de prazos. Manutenções emergenciais, que são requeridas no caso de paradas não planejadas, também tendem a ser mais caras e inconvenientes.
Menos confiabilidade
A confiabilidade é a possibilidade do equipamento funcionar adequadamente dentro de um período específico, conforme necessário. Sem as manutenções regulares, a confiabilidade das caldeiras diminui, assim como a qualidade da operação como um todo.
Quais são os fatores que comprometem o funcionamento da caldeira?
Existem diferentes fatores que podem comprometer o funcionamento da caldeira, e podem ser identificados durante a manutenção preventiva ou corretiva. Conheça quais são os principais:
- Falta de água nas regiões de transmissão de calor;
- Choque térmico;
- Falhas nas juntas soldadas;
- Qualidade da água utilizada, causando incrustações sob as superfícies;
- Corrosões;
- Explosões causadas por aumento da pressão;
- Arraste de água para a linha de vapor;
- Vazamentos de água e vapor.
Por isso, ao criar um checklist de caldeiras, inclua esses fatores na sua verificação para garantir que sejam inspecionados e não causem problemas.
Como fazer a manutenção de caldeiras?
Separamos algumas dicas para te ajudar a fazer a manutenção de caldeiras, confira:
Verificação de vazamentos e pressão
Vazamentos podem reduzir a eficiência da caldeira e até levar a explosões e outros acidentes graves. Para evitá-los, faça testes de pressão, verifique se os resultados estão dentro dos parâmetros considerados seguros e busque por indícios de vazamento.
Limpeza dos componentes
Realize a limpeza das superfícies internas e externas, e dos componentes. Isso inclui a remoção de fuligem, incrustações e resíduos nas tubulações e trocadores de calor, usando escovas, jatos de água ou produtos químicos específicos. A limpeza melhora a eficiência térmica e reduz o consumo de combustível da caldeira.
Teste dos dispositivos de segurança
Verifique e teste as válvulas de segurança, que são essenciais para evitar sobrepressão, certificando-se de que estão operando corretamente e, se necessário, faça o ajuste ou substituição.
Teste e calibre também os controles automáticos, sensores de temperatura, pressão e medidores de nível de água. Esses componentes garantem que a caldeira funcione dentro dos parâmetros seguros e previstos.
Troca de filtros e lubrificação
É preciso fazer a troca regular dos filtros para que eles continuem cumprindo sua função de garantir a qualidade da água e do vapor.
Ainda, lubrifique válvulas, conexões e outras peças móveis para evitar desgaste e travamento. Isso reduz o atrito e aumenta a vida útil dos componentes.
Leia também: Plano de lubrificação: 9 passos para elaborar um bom cronograma
Quais são as etapas da manutenção de caldeiras?
Para facilitar a organização do cronograma de manutenção de caldeiras, você se pode se guiar pelas etapas abaixos:
- Verificar se a válvula de segurança está ajustada para pressão máxima de trabalho admissível (PMTA);
- Verificar se o indicador de pressão está elegível e se ainda está funcionando;
- Se o sistema de injeção de água manual ou o sistema secundário de alimentação estão em condições de operar (caso o sistema primário entre em falha, o segundo sistema deve ser acionado);
- Deve ser verificada a placa de identificação da caldeira, fazendo a substituição caso algum dos dados esteja ilegível;
- A documentação também deve ser averiguada: prontuário, registro de segurança, projetos de segurança, alteração ou reparo. Verifique se existe necessidade de atualização dos documentos;
- Certificados de calibração dos dispositivos de segurança;
- Qualidade da água;
- Inspeção visual de tubulações, averiguando se há trincas ou vazamentos;
- Revisão dos refratários e remoção das cinzas;
- Execução de teste hidrostático: o recipiente é preenchido em sua totalidade com água. Deve-se retirar todo o ar do mesmo para que não existam bolsões de ar. Com uma bomba hidráulica, deve-se pressurizar até atingir a pressão de teste. Depois de atingir a pressão desejada, verificar o manômetro padrão calibrado;
- Análise de espessura de paredes por ultrassom;
- Ensaio de líquidos penetrantes (mais comum em manutenções preditivas);
- Ensaio de proteção de nível máximo;
- Ensaio de proteção de pressão máxima;
- Análise de gases de escape;
- Descarga de água do visor de líquido: deve ser realizada diariamente;
- Descarga de fundo de caldeira: diariamente, de hora em hora;
- Testar o injetor manual;
- Limpeza dos tubos de gases: deve ser feita semanalmente;
- Limpeza das caixas de água: pode ser realizada semestralmente;
- Realizar o procedimento de teste de válvula, que consiste no acionamento manual da válvula semanalmente;
- Teste de pressão de abertura, tempo de abertura e teste de vedação.
Inclua as etapas acima no seu checklist de manutenção preventiva de caldeiras para garantir que todas elas sejam devidamente realizadas.
Quais os tipos de inspeção feitos em caldeiras?
Existem quatro tipos principais de inspeções em caldeiras. Olha só:
Inspeção inicial
A inspeção inicial de caldeiras deve ser realizada em equipamentos novos, antes que comecem a operar. Recomenda-se fazer uma análise externa e interna, e ainda um teste hidrostático.
Essa inspeção assegura que as caldeiras novas estejam aptas para uso.
Inspeção periódica
Já a inspeção periódica é feita em intervalos regulares pré-definidos, cumprindo os prazos estipulados pela NR-13 e outras normas aplicáveis. Ela é utilizada para a emissão do laudo de inspeção.
Assim como a inspeção inicial, a inspeção periódica deve incluir vistoria interna e externa da caldeira.
Inspeção de integridade estrutural
A inspeção de integridade estrutural serve para atestar a integridade do equipamento e que ele está cumprindo sua função dentro dos parâmetros estabelecidos.
Esse tipo de inspeção avalia a estrutura da caldeira para prever possíveis danos futuros e recomendar intervenções como reparos ou até interdição do ativo.
Inspeção extraordinária
Por fim, a inspeção extraordinária deve ser executada sempre que houver:
- Ocorrência de acidente;
- Quando algum fator comprometer a segurança da operação;
- Se a caldeira for submetida a alguma modificação que altere suas condições iniciais pré-determinadas pelo fabricante;
- Quando a caldeira for recolocada em operação após seis meses ou mais de inatividade;
- Se houver mudança de local ou de layout do local da instalação da caldeira.
É semelhante à inspeção inicial, verificando se a caldeira pode ser usada sem riscos.
Qual a periodicidade da manutenção de caldeiras?
A manutenção de caldeiras deve ser realizada com periodicidade pré-definida, seguindo as recomendações do fabricante e as orientações da NR-13.
Como base, você pode considerar o prazo máximo de 24 meses (dois anos) entre as manutenções. Caso seja necessário, é possível fazer manutenção corretiva com mais frequência, se a caldeira apresentar falhas que requerem correção imediata.
Além disso, algumas atividades de manutenção preventiva podem ser realizadas a cada seis meses, como vimos anteriormente. Portanto, invista em um cronograma de manutenção que detalhe a periodicidade de cada atividade para assegurar que a caldeira esteja sempre em boas condições de uso.
Modelo de checklist NR-13 para manutenção de caldeiras

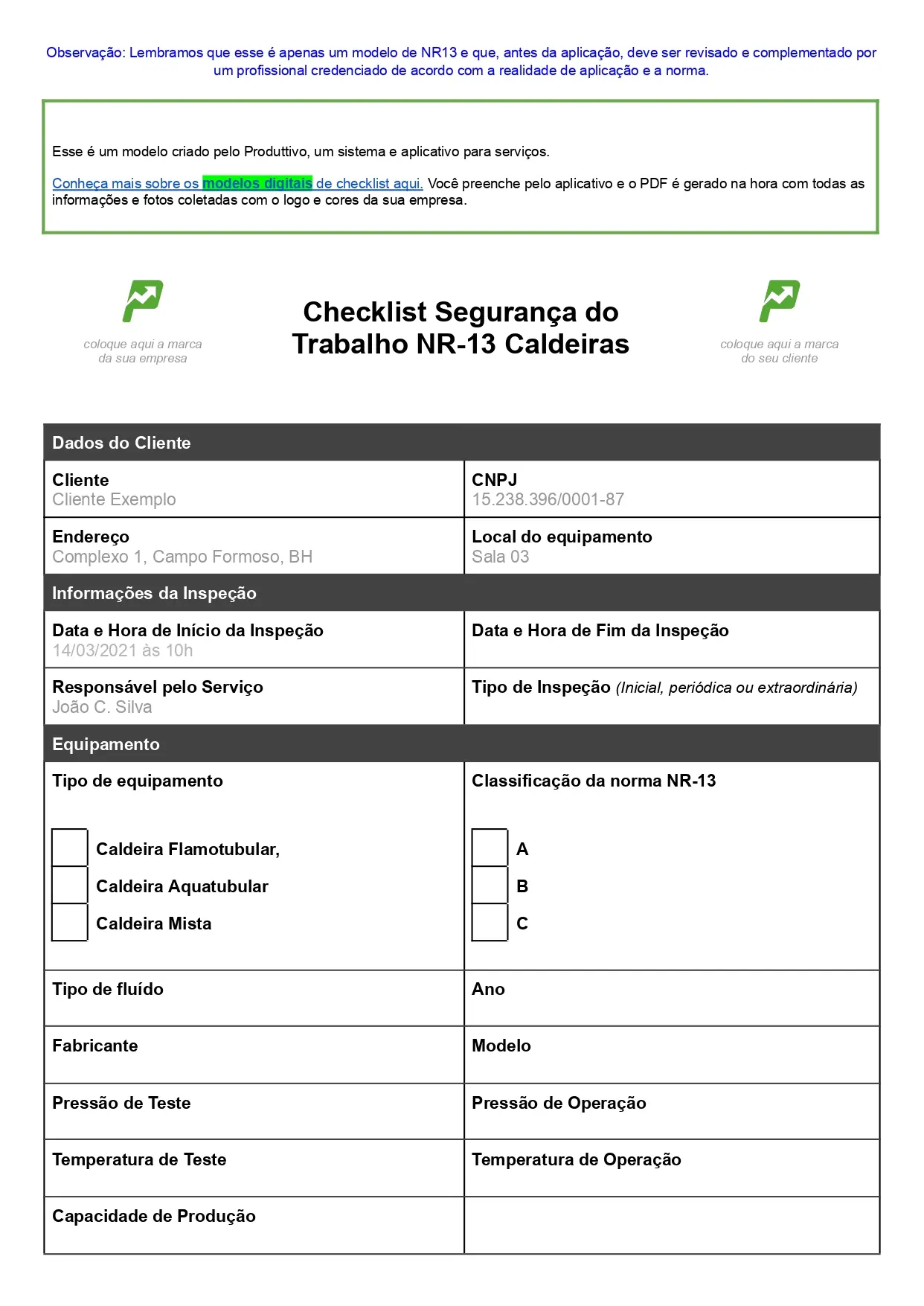

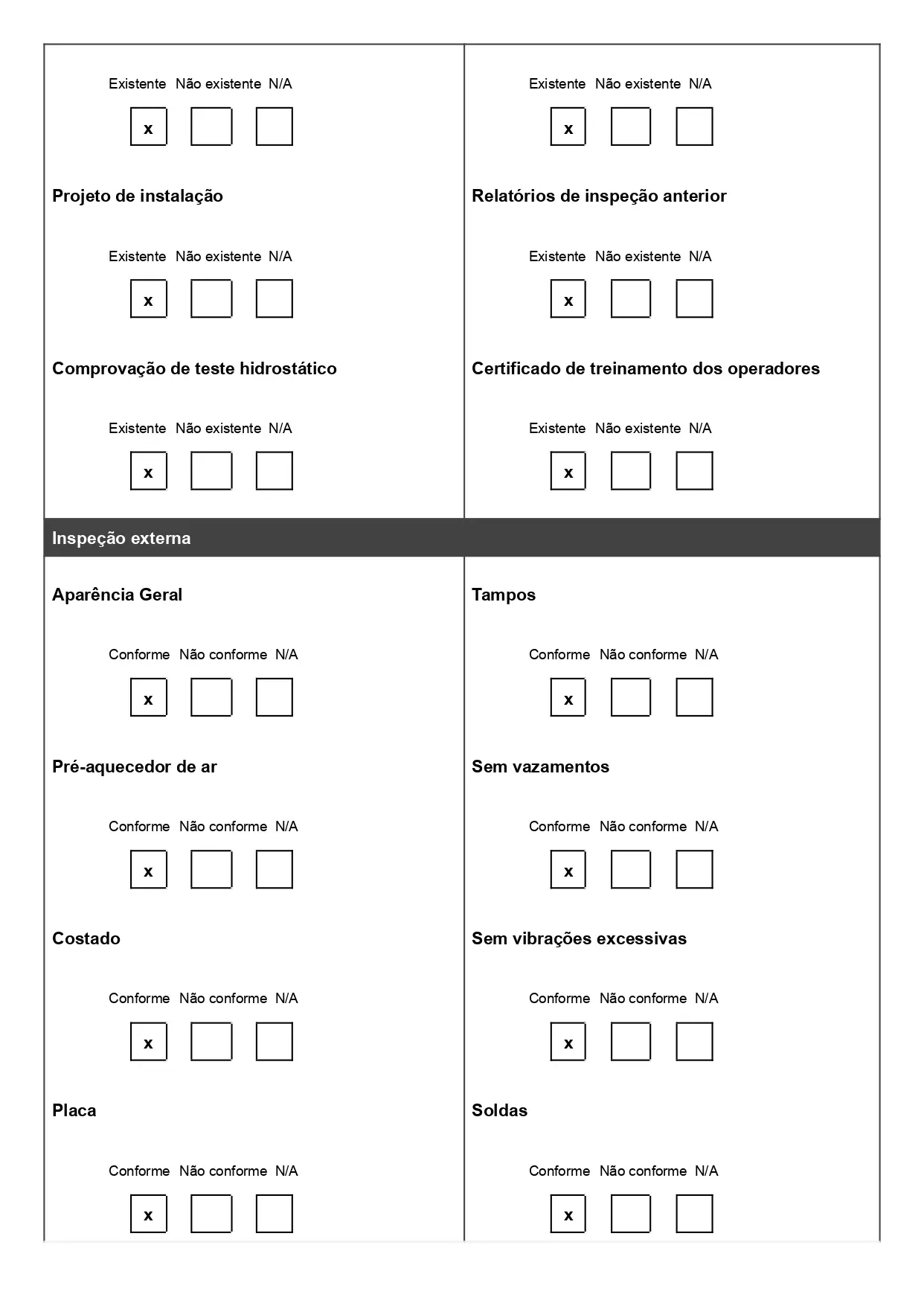

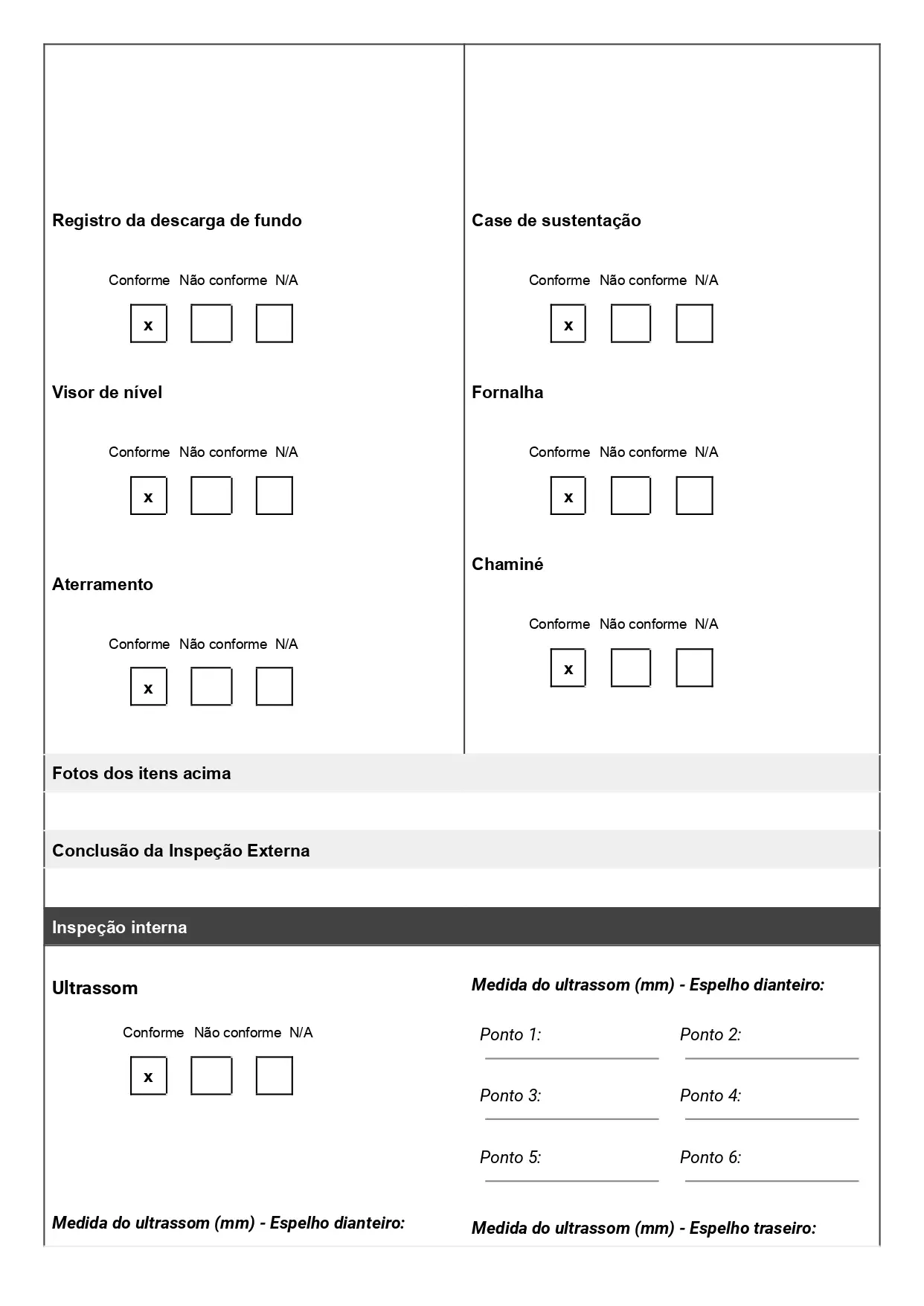

Para facilitar o processo de gestão da manutenção de caldeiras, o Produttivo criou um modelo gratuito de Checklist NR-13. Em formato de Word, ele já vem pronto para preencher, é só fazer download e editar com as suas informações.
Olha só:
Baixe grátis: Kit com modelo para manutenção NR-13 e mais 15 modelos
Já para quem prefere contar com a ajuda da tecnologia, uma opção é o modelo de checklist NR-13 digital do Produttivo. Ele é preenchido dentro do sistema Produttivo, pelo celular ou tablet do técnico durante a visita técnica.
Os modelos digitais são ainda mais vantajosos que as versões em Word, porque contam com:
- Preenchimento automático dos dados do equipamento, da empresa e do cliente;
- Preenchimento por voz dos campos textuais;
- Questões de não conformidade que geram alertas para o gestor;
- Inserção de fotos tiradas na hora, com marcação de data e local;
- Assinatura digital feita diretamente na tela do dispositivo;
- Compartilhamento por e-mail ou WhatsApp assim que o preenchimento for concluído;
- Funcionamento offline, ou seja, não precisa de internet para preencher;
- Armazenamento em nuvem, ideal para formar um histórico dos equipamentos;
- Personalização do checklist com as questões que preferir, e mais de 13 opções de tipo de resposta;
- Customização do relatório final com as cores e logo da sua empresa, e muito mais!

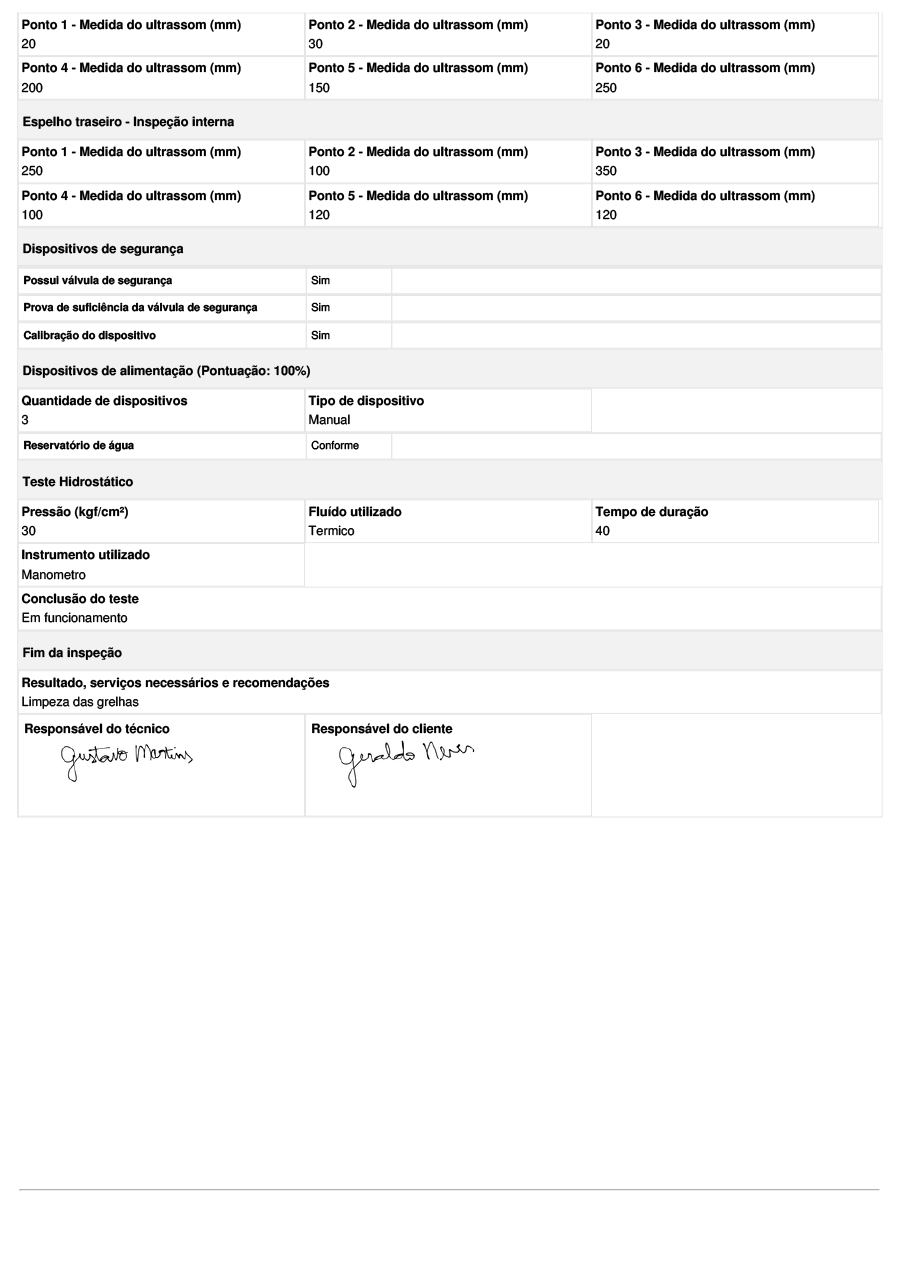

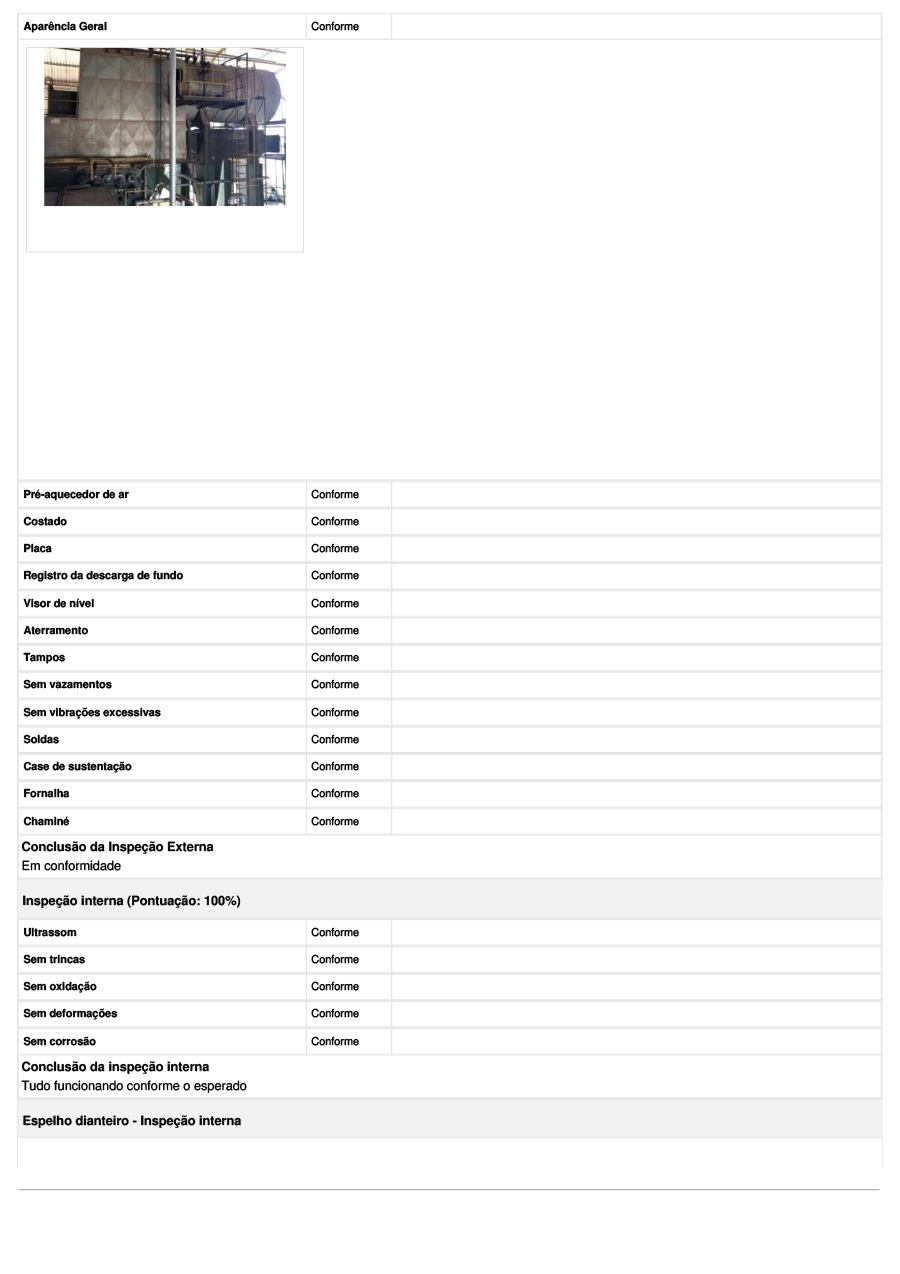

Tudo isso concentrado em uma única plataforma. Vamos dar uma olhada no modelo digital de Checklist NR-13?
