A inspeção NR 13 é essencial para manter o bom funcionamento dos equipamentos compreendidos por essa norma regulamentadora.
No artigo a seguir, vamos entender a importância da inspeção de caldeiras e vasos de pressão e você ainda pode aproveitar um modelo de checklist digital para te ajudar na manutenção. Boa leitura!
Veja também: Modelo digital de checklist NR 13
O que é inspeção NR 13?
A inspeção NR 13 é uma verificação dos requisitos de segurança e funcionamento dos equipamentos regulamentados pela norma, como caldeiras, vasos de pressão, tubulações e tanques metálicos de armazenamento.
A Norma Regulamentadora nº 13 do Governo Federal estabelece os requisitos para manter a integridade estrutural desses equipamentos e a segurança dos operadores, incluindo instruções para instalação, operação, manutenção e inspeção.
As inspeções são essenciais para garantir o desempenho adequado dos ativos, permitindo verificar não conformidades, falhas de segurança, oportunidades de melhoria e outros pontos que preservam a vida útil do equipamento.
De acordo com a NR-13, dispositivos como caldeiras, tubulações e vasos de pressão precisam de inspeção de segurança periódica, bem como emissão de relatório de inspeção, para garantir que estejam apropriados para uso, sem apresentar risco à segurança dos operadores.
Sobre o que trata a NR 13?
A Norma Regulamentadora nº 13, ou NR-13, é uma normativa do Ministério do Trabalho que “estabelece requisitos mínimos para gestão da integridade estrutural de caldeiras a vapor, vasos de pressão, suas tubulações de interligação e tanques metálicos de armazenamento nos aspectos relacionados à instalação, inspeção, operação e manutenção, visando à segurança e à saúde dos trabalhadores”.
Ou seja, é a norma que direciona os procedimentos indicados para garantir o bom funcionamento desses itens e ao mesmo tempo preservar a saúde e segurança dos funcionários responsáveis pela operação dos equipamentos.
Todo o processo de instalação, inspeção, operação e manutenção deve seguir as recomendações da NR-13, estando sujeito a fiscalização dos órgãos competentes.
Quais os benefícios de uma inspeção NR 13?
Uma rotina de inspeção NR 13 pode trazer muitos benefícios para as empresas que trabalham com vasos de pressão, tubulações, caldeiras e tanques, por exemplo:
Previne acidentes
Um dos principais objetivos das normas regulamentadoras é a prevenção de acidentes de trabalho. Quando a inspeção NR 13 é feita corretamente, ela identifica possíveis falhas no funcionamento do equipamento e abre espaço para sua correção antes que causem acidentes.
Evita multas
Como a inspeção está prevista na NR-13, sua não realização pode levar a empresa a receber multas por parte dos órgãos fiscalizadores. Em caso de reincidência ou situações extremas, pode ocorrer paralisação das atividades e suspensão do funcionamento até que o problema seja corrigido.
Portanto, faça inspeções periódicas conforme recomendado pela norma para que sua empresa não seja penalizada.
Reduz não conformidades
Ainda que as não conformidades encontradas não sejam graves a ponto de causar acidentes ou multa, elas ainda podem prejudicar a funcionalidade da sua operação, atrasar o cronograma e criar atritos desnecessários na rotina.
Crie um plano de manutenção que inclua um calendário de inspeções regulares, assim você se adianta às não conformidades e resolve os problemas pela raiz, evitando que se espalhem e tragam consequências mais graves.
Leia também: Análise de causa raiz: o que é e quais são seus benefícios
Quando fazer inspeção NR 13?
Para que esteja em conformidade com a norma, a inspeção NR 13 deve seguir um cronograma que respeite as orientações da norma. Veja os tipos de inspeção previstos pela NR-13:
Inspeção inicial
Caldeiras, vasos de pressão, tanques metálicos e tubulações devem passar uma inspeção inicial logo após sua instalação no local definitivo, antes que entrem em funcionamento.
Na inspeção inicial, deve ser realizado teste de estanqueidade e exames internos e externos.
Inspeção periódica
Quando os equipamentos já estão em funcionamento, recomenda-se inspeção periódica para se antecipar a eventuais falhas. Veja a periodicidade recomendada conforme o ativo:
Caldeiras:
- 12 meses para caldeiras categoria A (cuja pressão de operação é igual ou superior a 1.960 kPa (19,98 kgf/cm²), com volume superior a 100 L) e B (cuja a pressão de operação seja superior a 60 kPa (0,61 kgf/cm²) e inferior a 1 960 kPa (19,98 kgf/cm2), volume interno superior a 100 L (cem litros) e o produto entre a pressão de operação em kPa e o volume interno em m³ seja superior a 6);
- 15 meses para caldeiras de recuperação de álcalis de qualquer categoria;
- 24 meses para caldeiras da categoria A, desde que aos 12 meses sejam testadas as pressões de abertura das válvulas de segurança.
Vasos de pressão:
- 1 ano, para inspeção de segurança periódica externa;
- 3 anos, para inspeção de segurança periódica interna.
Inspeção extraordinária
A inspeção extraordinária é semelhante à manutenção corretiva, devendo ser feita sempre que o ativo apresentar danos, for mudado de local, for recolocado em funcionamento após período de inatividade (veja mais na tabela abaixo), ou após ser submetido a qualquer alteração ou reparo.
| Inspeção extraordinária por tempo de inatividade | |
| Caldeiras | 6 meses |
| Vasos de pressão | 12 meses |
| Tubulações | 24 meses |
| Tanques | 24 meses |
Inspeção de vida remanescente
Para caldeiras com 25 anos de uso, é preciso fazer uma inspeção de vida remanescente para estimar quanto tempo de vida útil o equipamento ainda tem, bem como para elaborar um plano de manutenção adequado.
Lembre-se que cada tipo de inspeção de segurança deve se ater às especificações da norma regulamentadora. Em caso de dúvida, consulte a NR-13.
Checklist de inspeção NR 13

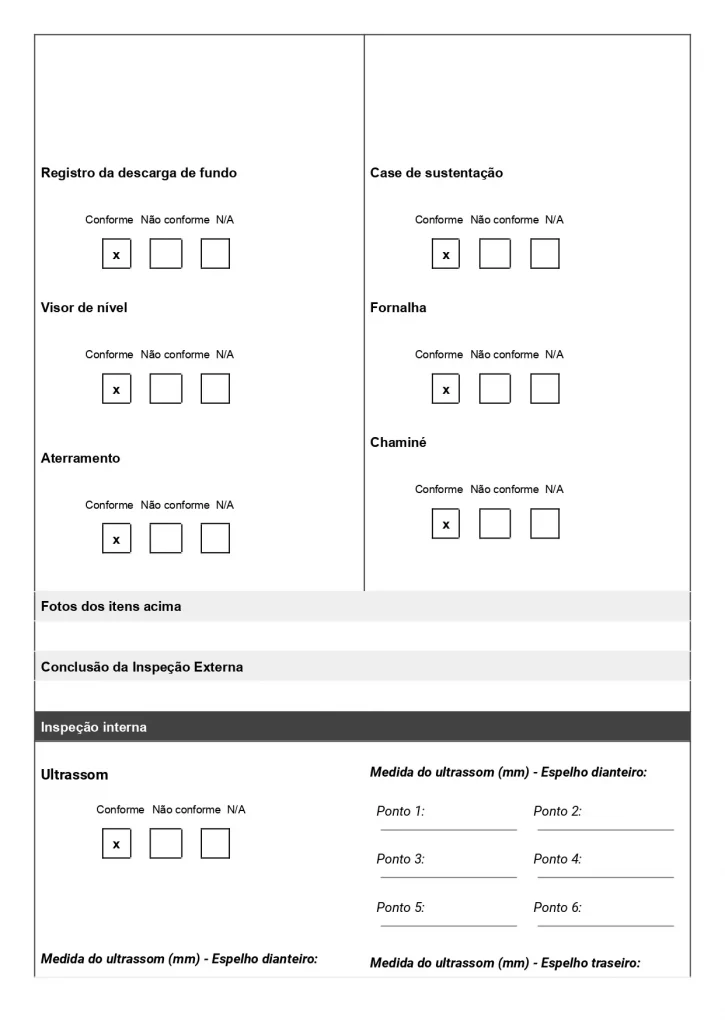

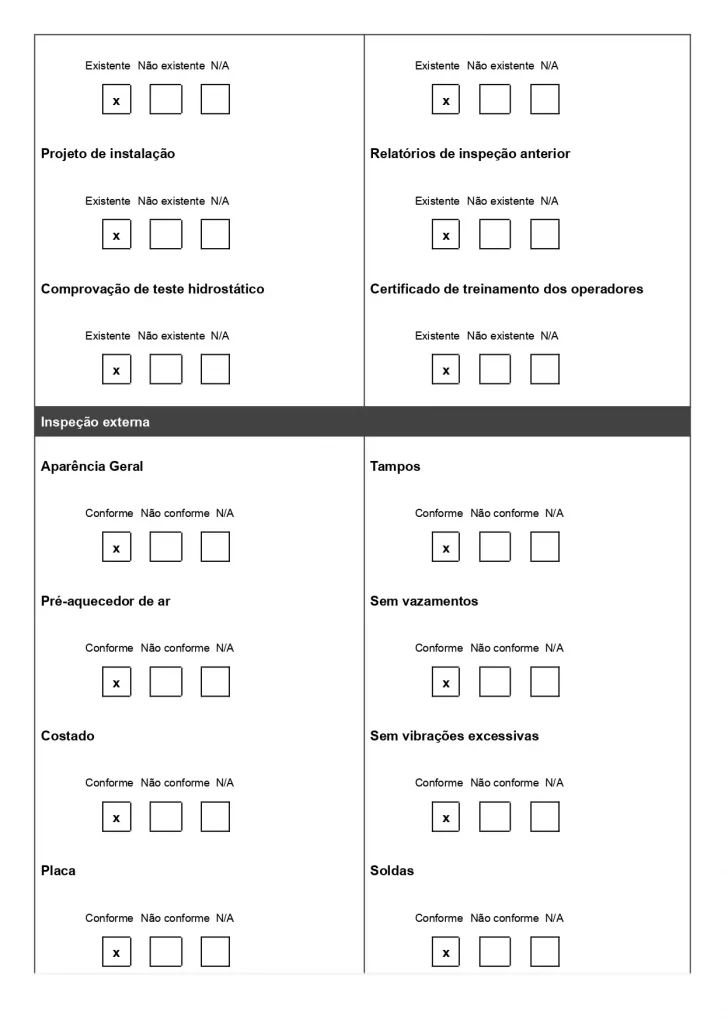

Para te auxiliar na inspeção NR 13, o Produttivo conta com um modelo grátis de check list NR-13. Ele está disponível gratuitamente no Kit Checklist, junto com 15 outros modelos prontos para uso:
O modelo gratuito de check list inspeção NR 13 já vem pronto para uso, é só imprimir e preencher!
Para quem prefere fazer o preenchimento digital, uma opção é o modelo check list NR 13 digital do Produttivo. Todo o registro é feito diretamente pelo celular durante a inspeção, deixando seu serviço mais ágil e prático. Olha só como fica o relatório pronto:
O checklist NR-13 digital do Produttivo ainda conta com recursos como:
- Marcação automática de data e hora;
- Preenchimento automático do cabeçalho com base nas informações cadastradas;
- Localização GPS;
- Questões de não conformidades;
- Cálculo automático de orçamento de peças e serviços;
- Relatório fotográfico com fotos tiradas na hora;
- Assinatura digital;
- E muito mais!
Faça o cadastro e comece a usar o modelo digital de check list NR 13 agora mesmo!
Quem pode emitir e assinar o laudo de inspeção NR 13?
O laudo de inspeção NR 13 só pode ser emitido e assinado por profissional habilitado em engenharia mecânica ou outras aptas a atuar com instalação, inspeção, operação e manutenção de caldeiras, vasos de pressão, tubulações de interligação e tanques metálicos de armazenamento.
O que é feito em uma inspeção NR 13?
Como falamos anteriormente, a inspeção NR 13 envolve diferentes tipos de inspeção (inicial, periódica, extraordinária e de vida remanescente). Além disso, cada equipamento tem suas especificações conforme a NR-13.
Segundo a normativa, uma inspeção NR 13 normalmente é composta por:
- Classificação dos vasos de pressão conforme anexo II da NR-13;
- Inspeção visual externa e interna;
- Teste hidrostático;
- Cálculo da pressão máxima de trabalho admissível com memorial de cálculo;
- Relatório fotográfico;
- Ensaio técnico e medição de espessura por ultrassom;
- Placa de identificação do equipamento;
- Livro de Registro de Segurança conforme os itens da NR-13;
- Emissão de laudo em vasos de pressão, caldeiras, autoclaves, boilers e tubulações conforme NR-13;
- Reconstituição de Prontuário conforme NR-13;
- Emissão de ART (Anotação de Responsabilidade Técnica).
A inspeção deve ser realizada de acordo com as indicações da norma regulamentadora vigente, levando em consideração também as orientações do fabricante do equipamento.
O que deve constar no laudo de inspeção NR 13?
A inspeção NR-13 deve ser registrada em laudo, que será usado para comprovação em caso de fiscalização. Além das autoridades, o relatório também deve ser disponibilizado aos trabalhadores.
Vamos ver o que deve constar no relatório de inspeção de segurança:
Inspeção NR 13 caldeiras
- Dados constantes na placa de identificação da caldeira;
- Categoria da caldeira;
- Tipo da caldeira;
- Tipo de inspeção executada;
- Data de início e término da inspeção;
- Descrição das inspeções, exames e testes executados;
- Registros fotográficos do exame interno da caldeira;
- Resultado das inspeções e providências;
- Relação dos itens da NR-13, relativos a caldeiras, que não estão sendo atendidos;
- Recomendações e providências necessárias;
- Parecer conclusivo quanto à integridade da caldeira até a próxima inspeção;
- Data prevista para a nova inspeção de segurança da caldeira;
- Nome legível, assinatura e número do registro no conselho profissional do profissional habilitado e nome legível e assinatura de técnicos que participaram da inspeção.
Inspeção NR 13 vasos de pressão
- Identificação do vaso de pressão;
- Categoria do vaso de pressão;
- Fluidos de serviço;
- Tipo do vaso de pressão;
- Tipo de inspeção executada;
- Data de início e término da inspeção;
- Descrição das inspeções, exames e testes executados;
- Registro fotográfico das anomalias do exame interno do vaso de pressão;
- Resultado das inspeções e intervenções executadas;
- Recomendações e providências necessárias;
- Parecer conclusivo quanto a integridade do vaso de pressão até a próxima inspeção;
- Data prevista para a próxima inspeção de segurança;
- Nome legível, assinatura e número do registro no conselho profissional do profissional habilitado e nome legível e assinatura de técnicos que participaram da inspeção.
Inspeção NR 13 tubulações
- Identificação da(s) linha(s) ou sistema de tubulação;
- Fluidos de serviço da tubulação, e respectivas temperatura e pressão de operação;
- Tipo de inspeção executada;
- Data de início e de término da inspeção;
- Descrição das inspeções, exames e testes executados;
- Registro fotográfico, ou da localização das anomalias significativas detectadas no exame externo da tubulação;
- Resultado das inspeções e intervenções executadas;
- Recomendações e providências necessárias;
- Parecer conclusivo quanto à integridade da tubulação, do sistema de tubulação ou da linha até a próxima inspeção;
- Data prevista para a próxima inspeção de segurança;
- Nome legível, assinatura e número do registro no conselho profissional do profissional habilitado e nome legível e assinatura de técnicos que participaram da inspeção.
Inspeção NR 13 tanques
- Identificação dos tanques;
- Fluidos armazenados nos tanques, e respectiva temperatura de operação;
- Tipo de inspeção executada;
- Data de início e de término da inspeção;
- Descrição das inspeções, exames e testes executados;
- Registro fotográfico, ou da localização das anomalias significativas detectadas nos exames internos e externos dos tanques;
- Resultado das inspeções e intervenções executadas;
- Recomendações e providências necessárias;
- Parecer conclusivo quanto à integridade dos tanques até a próxima inspeção;
- Data prevista para a próxima inspeção de segurança;
- Nome legível, assinatura e número do registro no conselho profissional do responsável técnico formalmente designado pelo empregador e nome legível e assinatura de técnicos que participaram da inspeção.
O documento pode ser elaborado em sistemas automatizados, como o Produttivo, que conta com recursos como marcação automática de data e hora, fotos tiradas na hora, assinatura digital e outras funcionalidades para modernizar seu relatório.
O preenchimento é feito pelo celular ou tablet durante a inspeção, e é possível usar modelos prontos ou personalizar o formulário com questões que façam sentido para o seu negócio.
Após o atendimento, um relatório em PDF é gerado automaticamente, pronto para ser incluído no seu laudo de inspeção.
Além disso, com o plano de atividades, é possível programar as próximas inspeções e integrá-las automaticamente com a agenda dos técnicos. O gestor pode definir a frequência conforme o histórico dos equipamentos, e um alerta é emitido para não você não perder seus contratos.
Fale com a gente e conheça todos os recursos do Produttivo para agilizar sua operação! Se preferir, faça um teste grátis e experimente todas as funcionalidades sem custo por 15 dias.
