Muito mais do que climatizar os ambientes proporcionando conforto, o sistema hvac é responsável por garantir a saúde das pessoas através da renovação do ar e da minimização da proliferação de fungos e bactérias, oferecendo climatização de ambientes e regulagem da temperatura.
Neste artigo, você descobre como o sistema hvac funciona, os principais tipos de climatização e os benefícios de sua implementação.
Veja também: Modelo digital de PMOC para testar grátis
Sistema hvac significado
A sigla HVAC vem do inglês e significa Heating, Ventilating and Air Conditioning. Cada uma dessas letras representa uma função do sistema, que traduzidas para o português, significam: aquecimento, ventilação e ar condicionado. Há também uma variação do termo acrescido da letra R, que representa a refrigeração. Assim, podemos entender HVAC-R, como sendo:
H: Heating → Aquecimento: Sistema responsável por aquecer os ambientes, corrigindo temperaturas baixas e deixando o clima mais agradável, além de regular a umidade relativa do ar, a pressão interna e a pureza do ar.
V: Ventilating → Ventilação: Quando o ar é inserido no ambiente como forma de controlar a temperatura, retirando o calor vindo de equipamentos e pessoas. Além disso, renova o oxigênio através da circulação do ar, impedindo a concentração de odores, impurezas e do gás carbônico (CO²) nocivo a nossa saúde.
AC: Air Conditioning → Ar condicionado: Se refere ao ar condicionado que controla a temperatura, permite a renovação do ar e protege o ambiente contra a circulação de impurezas.
R: Refrigeration → Refrigeração: Mantém a temperatura baixa, controlando os níveis de calor de um ambiente, ideal para locais em que a baixa temperatura garante a conservação de produtos, como em câmaras e balcões frigoríficos, podendo chegar em temperaturas abaixo de -10 °C.
Sistema hvac o que é
O sistema hvac promove a climatização dos ambientes através de sistemas que regulam a temperatura. Importante para a garantia de bem-estar dos ocupantes do espaço e da qualidade do ar em circulação.
Ao ser implementado, o sistema hvac contribui para proteger produtos e equipamentos que devem ser conservados em temperaturas específicas e evita o afastamento de colaboradores por doenças respiratórias.
No caso da conservação dos equipamentos, o sistema hvac é responsável por retirar do ambiente a energia térmica emanada tanto pelos aparelhos, quanto pelas pessoas que trabalham no local. Isso garante as condições ideais de operação para os ativos, que tem sua vida útil ampliada e sua performance melhorada.
Já para a segurança do trabalho, o sistema de climatização garante o conforto e a segurança necessários aos trabalhadores para desenvolverem suas atividades de forma ágil e sem desconfortos.
Além disso, o sistema hvac é uma exigência das normas regulamentadoras, que estabelecem parâmetros e boas práticas para alguns setores, como é o caso dos hospitais, que precisam ter a troca do ar porque ela evita contaminações. Assim, as normas estipulam diretrizes como a adoção do PMOC e de manutenções preventivas.
Quem utiliza o sistema hvac
A utilização mais comum do sistema hvac é em residências pelo uso do ar condicionado, mas ele se estende para diversos segmentos de indústrias e da saúde, que devem ter um controle mais rígido sobre sua utilização e condições de uso.
Entre as principais indústrias que adotam o sistema hvac destacamos a farmacêutica, a eletroeletrônica e a alimentícia, pois precisam conservar seus produtos em temperaturas estáveis.
Outros setores que precisam do sistema são hospitais, laboratórios, hotéis, escritórios, edifícios, conjuntos comerciais, museus, universidades e shoppings.
Todos os ambientes públicos com circulação de pessoas devem seguir as exigências das normas técnicas e realização do PMOC, que visam promover a saúde das pessoas que frequentam aquele espaço e a segurança dos processos de produção.
Leia também: Limpeza de coifa: como funciona e modelo de laudo pronto
Onde o sistema hvac pode ser instalado
O sistema hvac pode ser instalado em todo tipo de ambiente, porque conta com uma diversidade de aparelhos que se encaixam nos mais diferentes espaços: pequenos, grandes e médios.
Além disso, cada tipo de aparelho é projetado para sanar alguma necessidade em específico. Por isso, os ares-condicionados mais indicados para residências não são os mesmos recomendados para as indústrias. Tudo vai depender da motivação de sua instalação.
Os filtros que compõem o ar condicionado, por exemplo, devem ser mais completos e adequados para um laboratório que tem grande circulação de pessoas e que deve prezar pelas condições ideais de trabalho e produção de suas análises.
Enquanto em uma residência o objetivo de instalação de um ar condicionado é o conforto térmico, em outras indústrias o objetivo é principalmente a conservação de produtos e o combate a proliferação de bactérias.
Sistema hvac como funciona
A operação de um sistema hvac acontece através das leis da termodinâmica e precisa de componentes como compressores, exaustores, filtros de ar, evaporadores e condensadores.
A junção desses elementos é que possibilita que as principais funções de um sistema hvac aconteçam, como a troca de ar, a regulagem de temperatura e a boa qualidade do ar.
Assim, a principal função do sistema de climatização é garantir bem-estar e segurança, independentemente da configuração e do tamanho do ambiente ocupado, muito menos da quantidade de pessoas que circulam no local.
Tipos de sistemas hvac
Como vimos anteriormente, o sistema hvac pode ser instalado em diversos espaços e para cada um existe um tipo de aparelho mais indicado. Abaixo você conhece os principais tipos de sistema hvac e qual setor eles atendem:
Sistema hvac farmacêutico
A filtragem deve ser a principal preocupação de uma instalação de sistema hvac em ambientes farmacêuticos, porque está relacionada a segurança de operação do setor.
Isso acontece porque todos os processos estão sujeitos a contaminação e o ambiente deve ter um amplo controle de contaminantes, que acontece através dos processos de filtragem do sistema hvac, em que o ar passa por diversas etapas que possibilitam a sua renovação.
Esse procedimento contribui para a garantia da integridade dos medicamentos manipulados, que não podem afetar a saúde de quem os usa.
Sistema hvac industrial
As indústrias precisam ter um rígido controle de todas as variáveis de climatização, porque exigem uma alta qualidade do ar, reflexo das diretrizes das normas técnicas que estipulam níveis aceitáveis para a temperatura do ar, umidade e contagem de partículas em suspensão.
Um exemplo é a NR 17 que determina condições de conforto para o ambiente de trabalho, estipulando uma faixa de temperatura ideal em ambientes climatizados, entre 18 °C e 25 °C, a criação de uma política de controle de ruídos, que deve respeitar os valores de referência e o controle da ventilação para que correntes de ar não recaiam diretamente sobre os trabalhadores.
Mais uma vez, a filtragem do ar se torna essencial para a garantia da qualidade dos serviços prestados e da entrega dos produtos.
Através do sistema hvac as indústrias favorecem o bem-estar dos colaboradores, integridade da produção e a qualidade do produto final, evitando nesse perdas por contaminação e acidentes como incêndios ocasionados pelo superaquecimento.
Sistema hvac hospitalar
A implementação do sistema hvac em hospitais deve seguir as regras estipuladas pela NBR 7256 (ANVISA e ABNT). Nela estão dispostas diretrizes sobre a instalação do sistema de climatização, o controle de ruídos, médias ideais de temperatura, velocidade do ar e umidade relativa.
Os hospitais são os ambientes que mais sofrem com a possibilidade de contaminação, por esse motivo o sistema hvac auxilia na diminuição da circulação de microorganismos prejudiciais à saúde, na higienização das UTIs, das salas de cirurgia, entre outros.
Componentes de um sistema hvac
Conheça quais são os componentes de um sistema hvac e suas principais funções. Para entender todo o processo, acompanhe a ilustração:
Compressor
Os compressores fazem a compressão e o bombeamento do fluido refrigerante no sistema. O vapor chega frio no compressor, que tem a função de aumentar o calor e a pressão para que o fluido consiga passar para o condensador.
Esse é um dos componentes que mais consome energia elétrica e deve ser utilizado de acordo com as necessidades do sistema.
Por exemplo, os compressores centrífugos ou parafusos são recomendados para indústrias, comércios e refrigeração de maior porte; já o tipo Scroll é muito utilizado em residências e comércios de pequeno porte.
Condensador
Ao receber o fluído refrigerante como vapor devido às altas temperaturas, o condensador remove o calor do refrigerante, condensando e transformando-o em líquido. Como última etapa o condensador ainda subresfria o líquido para que ele chegue a válvula de expansão.
Dispositivos de expansão
Os dispositivos de expansão mantêm a diferença de pressão entre condensador e evaporador, diminuindo a temperatura e a pressão do refrigerante, que acaba absorvendo o calor do ambiente a ser resfriado.
Evaporador
O refrigerante chega parte em líquido e parte em vapor no evaporador, que faz com que o refrigerante absorva o calor do ar, ocasionando a sua evaporação e conduzindo-o por um processo de superaquecimento para voltar ao compressor e iniciar todo o ciclo novamente.
Filtros de ar
Os filtros são importantes para o sistema hvac porque são os principais responsáveis por fazer a filtragem do ar, removendo partículas de poeira, ácaros, fungos e bactérias.
Para que seja mantido em condições ideais de operação, ele deve ser constantemente trocado, através de rotinas de manutenção.
Ao fazer a troca desses dispositivos, resultados como eficiência do sistema, redução de falhas e paradas, economia de energia e diminuição da incidência de doenças respiratórias são possíveis.
Existem diversos tipos de filtros no mercado, mas é preciso identificar os mais aderentes ao aparelho utilizado e a sua função no ambiente.
Importância do PMOC para o sistema hvac
Todo edifício de uso público com sistema hvac, independente da quantidade de ocupantes, deve adotar o PMOC (Plano de Manutenção, Operação e Controle) de acordo com a Lei 13.589/2018, que estabelece os parâmetros para a realização de planos de manutenção, com as devidas periodicidades, para garantir o funcionamento adequado do sistema.
O PMOC é um documento que reúne uma série de verificações necessárias para o acompanhamento das condições dos principais componentes do sistema de climatização. São realizados procedimentos de limpeza, conservação e manutenção.
O PMOC precisa ter informações como:
- Dados do estabelecimento, do proprietário e do técnico;
- Listagem dos ambientes climatizados;
- Tipos de equipamentos e a localização de cada um;
- Número de ocupantes dos ambientes;
- Carga térmica total;
- Cronograma de manutenções.
O PMOC ajudará na manutenção da qualidade do ar, na redução de custos com manutenções corretivas e na conformidade com a lei.

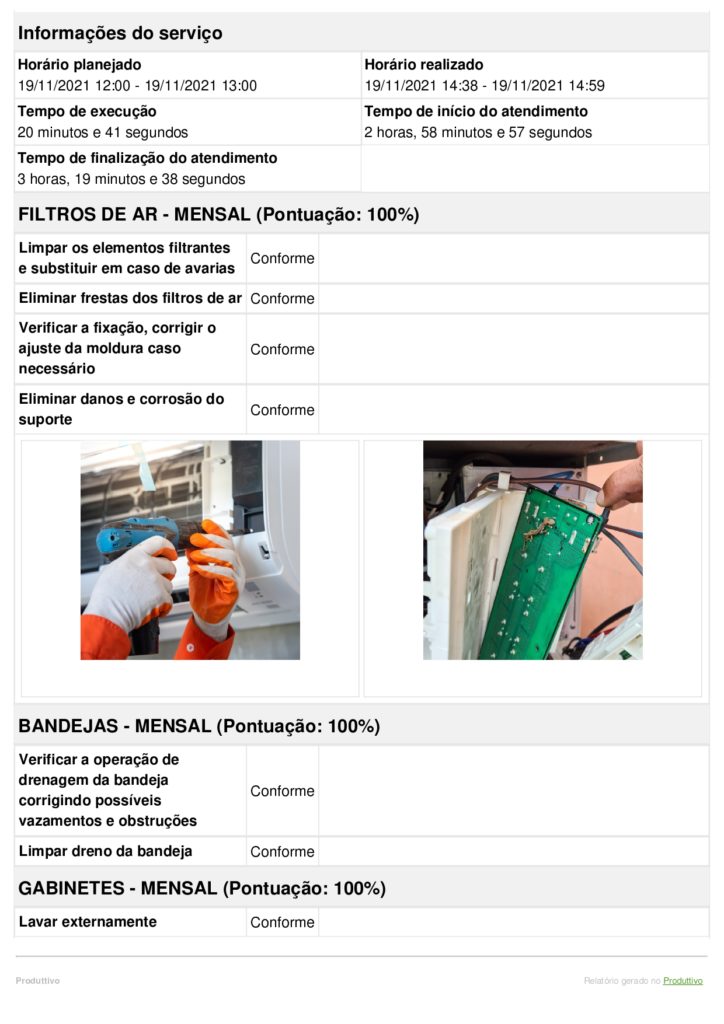

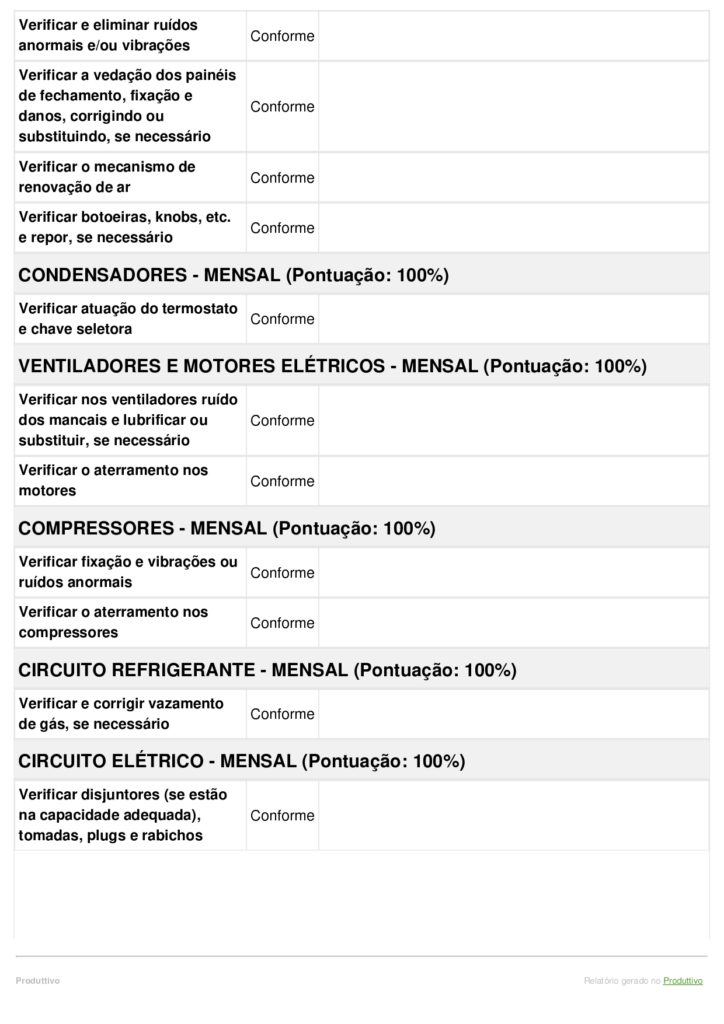

Veja um modelo digital gerado no Produttivo:
Benefícios do sistema hvac
Podemos perceber as inúmeras vantagens que a implementação do sistema hvac tem, tanto para residências, quanto para empresas. Dentre elas:
- Filtragem e renovação do ar;
- Retenção de partículas de poeira;
- Redução da proliferação de fungos, bactérias e microorganismos nocivos à saúde;
- Conforto térmico e aumento de produtividade;
- Redução de casos de doenças alérgicas e respiratórias;
- Adequação e controle da temperatura nos ambientes.
