Um poço artesiano é uma ótima maneira de obter água potável, de boa qualidade e sem depender de abastecimento de redes públicas. Ele aproveita a pressão natural do lençol freático, permitindo que o líquido flua para a superfície sem a necessidade de bombas. Além disso, a água subterrânea costuma ter menos contato com agentes contaminantes, como poeira e lixo, e por isso é uma opção mais segura para consumo humano e para irrigação em atividades agrícolas.
Para garantir o funcionamento ideal do poço artesiano, é recomendável realizar um teste de vazão como parte da manutenção. Neste artigo, você vai descobrir mais sobre como o teste é feito, como a ficha deve ser preenchida e qual a NBR que regulamenta a prática. Boa leitura!
Teste grátis: Software de manutenção para agendar, realizar e registrar o teste de vazão
- O que é teste de vazão?
- Qual a importância do teste de vazão?
- Qual a unidade de medida utilizada no teste de vazão?
- Quando fazer um teste de vazão?
- Qual NBR regulamenta o teste de vazão?
- Como é feito um teste de vazão?
- Como fazer uma ficha de teste de vazão?
- Como o Produttivo pode ajudar na manutenção preventiva?
O que é teste de vazão?
Também conhecido como teste de bombeamento, o teste de vazão faz parte da etapa de manutenção preventiva de poços artesianos e também é utilizado para comprovar que a instalação foi realizada da maneira correta. É um jeito de monitorar o funcionamento do poço a partir da observação da quantidade de água que sai dele em certo intervalo de tempo.
O teste consiste em bombear a água do poço durante um determinado período de tempo, registrando o quanto o nível da água baixa à medida que cada intervalo de minutos vai passando. Assim, é possível observar se ele está atendendo as necessidades para as quais foi construído e identificar problemas silenciosos que se manifestam pela mudança na intensidade da vazão.
Qual a importância do teste de vazão?
O teste de vazão tem a função de entender se o poço está atendendo às necessidades dos usuários. Uma família de quatro pessoas precisa de uma vazão muito menor do que uma fazenda com duzentos animais, por exemplo.
Além disso, o teste de vazão, quando realizado logo após a construção do poço, serve para entender se os resultados estão alcançando os índices projetados inicialmente.
Os testes realizados periodicamente são uma etapa da manutenção preventiva de poços artesianos. Eles permitem entender se o volume da vazão está dentro do valor projetado ou está sofrendo alterações preocupantes. Se os resultados mostrarem indícios de problemas, outras estratégias podem ser utilizadas para mapear o problema e encontrar soluções.
A questão ambiental também é beneficiada pelo teste de vazão, já que com ele é possível identificar se os recursos hídricos estão sendo utilizados da melhor maneira e se está havendo algum tipo de desperdício.
Depois que o teste de vazão é realizado, é emitido um laudo. Esse documento é importante para preparação e liberação de outorgas e licenciamentos de poços artesianos.
Qual a unidade de medida utilizada no teste de vazão?
A unidade de medida utilizada para medir a vazão sempre será o volume de água em função do tempo.
O volume é inicialmente calculado em metros cúbicos (m³), pela facilidade de encontrar essa medida nas observações, mas pode ser convertido em litros (L) após a medição inicial.
Já o tempo, normalmente, é medido inicialmente em minutos, durante o teste, e o resultado final é dado em horas. Mas a conversão também pode ser realizada para minutos ou dias, caso seja necessária a visualização da vazão durante esses períodos.
Quando fazer um teste de vazão?
O ideal é que, depois do teste de vazão realizado imediatamente após o fim da construção, sejam aplicados testes periódicos durante toda a vida útil do poço. A frequência depende de alguns fatores, como tipo de terreno, tamanho do poço, tempo desde a construção e intensidade do uso, mas é importante que o poço não passe de 24 meses sem a realização do teste.
Independente do período recomendado, se for observado que o poço não está suprindo as necessidades esperadas em relação à vazão, o teste deve ser realizado.
O ideal é que os testes periódicos sejam agendados utilizando um plano de manutenção. Assim, esquecimentos são evitados.
Qual NBR regulamenta o teste de vazão?
NBR é a sigla para Norma Brasileira. As Normas Brasileiras são orientações elaboradas pela Associação Brasileira de Normas Técnicas (ABNT) para padronizar procedimentos em diversas áreas.
A norma que regulamenta o teste de vazão é a NBR 12244 (Poço tubular — Construção de poço tubular para captação de água subterrânea). Apesar de tratar em sua totalidade sobre a construção e instalação de poços artesianos, o documento fala mais especificamente do teste de vazão no tópico 6.1, nomeado como “Ensaio de vazão (bombeamento e recuperação)”.
Saiba mais: Confira conteúdos do Produttivo sobre diversas NBRs
Como é feito um teste de vazão?
Um teste de vazão é realizado bombeando o poço artesiano continuamente por, no mínimo, 24 horas. Durante esse período, o nível de água é observado em períodos de tempo distintos, a fim de entender o comportamento do poço.

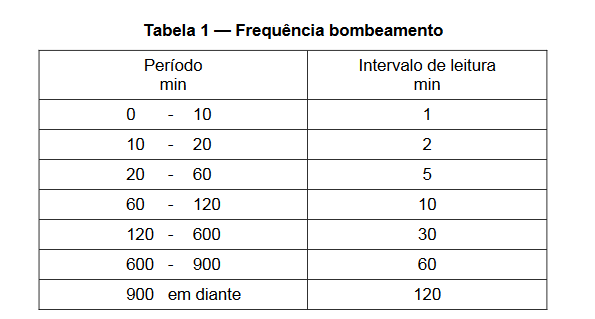

A NBR 12244 estabelece parâmetros para os intervalos de tempo em que a altura da água deve ser monitorada. Nos primeiros 10 minutos, a observação deve ocorrer a cada minuto. À medida que o tempo vai passando, a frequência diminui. Por exemplo, após 10 horas de teste, as medições são realizadas de 1 em 1 hora. Observe:
O equipamento utilizado para realizar o procedimento depende do tipo de terreno em que o poço está localizado. Vamos conhecer os tipos de rochas nas quais um poço artesiano pode estar localizado?
- Rochas cristalinas – Esse tipo de rocha é formada por resíduos de erupções vulcânicas. São compactas, com alto grau de dureza e menos permeáveis. Isso significa que a água naturalmente tem uma vazão menor, mas apresenta menos impurezas.
- Rochas sedimentares – Esse tipo de rocha é formado a partir da sedimentação de minerais ao longo de milhares de anos. Elas costumam ser mais permeáveis, mas estão mais sujeitas a se desfazer sob pressão. Em termos práticos, isso quer dizer que a vazão de poços construídos nessas áreas é maior, mas é necessário se preocupar mais com a filtragem da água.
Nos dois casos, é utilizada uma bomba injetora ou submersa, ou um compressor de ar. Para poços construídos em locais de rochas sedimentares, o uso do compressor de ar exige cuidados: é preciso dimensioná-lo de acordo com a vazão do poço e também utilizar um injetor adequado.
Para medir os níveis da água dentro do poço, é possível utilizar um medidor de nível elétrico, equipamento que consiste em um cabo elétrico ligado a uma fonte, com um eletrodo na extremidade, que emite alarme sonoro ou luminoso em momentos específicos.
É recomendável que, no mínimo, duas pessoas realizem o teste em conjunto, para evitar esquecimentos e garantir que tanto a observação do nível da água quanto o cálculo da vazão estão sendo realizados da maneira correta.
Além disso, antes do teste definitivo, é interessante realizar um pré-teste, para entender se a vazão esperada é inferior ou superior a 3,6 m³/h. Se a água bombeada pelo poço for diretamente para o chão, é possível que ela seja reabsorvida pelo solo, o que pode prejudicar o resultado final. Por isso, é necessário posicionar um recipiente para recolher a água, que pode variar desde 20L, no caso de vazões menores, até 200L, em vazões maiores.
Todas as informações relativas aos níveis de água e à vazão devem ser anotadas a cada intervalo de tempo. Após a realização do teste, é recomendável que a recuperação dos níveis de água seja observada pelas 12 horas seguintes, e registrada no mesmo documento. As frequências de observação também são sugeridas na NBR:
Como fazer uma ficha de teste de vazão?
A ficha de teste de vazão é essencial para entender qual o comportamento esperado do poço artesiano ao longo da sua vida útil. É necessário que esse documento seja preenchido e armazenado sempre que for realizado o teste de vazão. Vamos conferir questões importantes na sua elaboração?
Informações do cabeçalho
O cabeçalho do documento é o que vai comprovar a qual poço ele se refere e trazer informações importantes. Vamos conferir alguns dados indispensáveis para essa parte da ficha?
- Poço bombeado: Esse espaço do documento deve conter a nomenclatura ou código do poço em que está sendo realizado o teste de vazão;
- Profundidade do poço, em metros;
- Raio do poço, em metros;
- Executor: empresa que está responsável por realizar o teste;
- Nível estático (NE): profundidade da água no poço antes do início do bombeamento, em metros;
- Nível dinâmico (ND): profundidade da água dentro do poço no último instante de bombeamento, em metros;
- Tempo de bombeamento, em minutos;
- Datas de início e término do teste;
- Vazão final registrada no teste de vazão.
Algumas outras informações podem ser solicitadas, dependendo da quantidade de poços artesianos no local, da idade do ativo e de possíveis defeitos previamente identificados.
Tabela

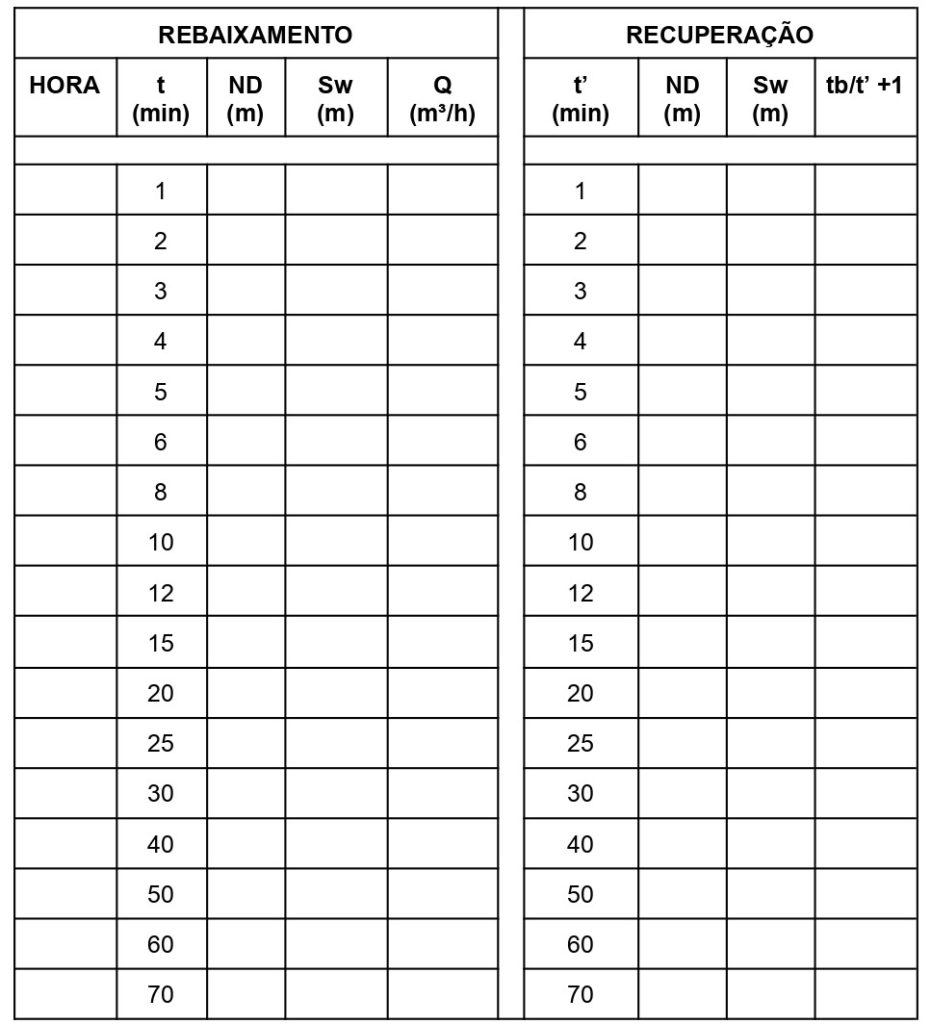

A tabela é uma maneira fácil de visualizar os resultados obtidos no teste de vazão. Elaboramos um exemplo de tabela para você. Na leitura, considere:
- Hora: horário de medição;
- t: tempo em minutos desde o início do teste de vazão até o momento da medição;
- ND: nível dinâmico, ou seja, a profundidade da água dentro do poço no momento da medição, em relação à superfície;
- Sw (m): é o rebaixamento do nível da água (nível dinâmico – nível estático) naquele determinado tempo;
- Q: vazão percebida no momento da medição
- t’ (min): é o tempo decorrido após o encerramento do bombeamento do poço;
- tb/t’+1: tempo de bombeamento final (tb) dividido pelo tempo de recuperação (t’), mais um, assim conseguimos colocar esses dados no mesmo gráfico do rebaixamento e podemos comparar os resultados da recuperação.
